Πάνω από τα ζευκτά: θερμογέφυρες, υδρατμοί και ανεμοπίεση σε μια κεραμοσκεπή

Σε μια κεραμοσκεπή, η θέση της μόνωσης δεν είναι λεπτομέρεια εφαρμογής — είναι απόφαση που αλλάζει το ίδιο το φυσικό σύστημα του κτιρίου. Όταν η μόνωση τοποθετείται πάνω από το φέρον (την πλάκα ή το ξύλινο πέτσωμα) αντί ανάμεσα στα ζευκτά, δύο πράγματα αλλάζουν ριζικά: οι θερμογέφυρες εξαφανίζονται εξ ορισμού, και η ξυλεία μένει ορατή από μέσα. Είναι η γερμανική σχολή της Aufsparrendämmung — και είναι διαφορετική κατασκευή, με διαφορετικά υλικά και διαφορετικά σημεία αστοχίας.

Αυτό το τεύχος του Building Envelope Notes μπαίνει βαθιά στη διαστρωμάτωση. Όπως στα προηγούμενα τεύχη η σειρά των στρώσεων έκρινε την αισθητική και την πυρασφάλεια, εδώ η σειρά κρίνει ταυτόχρονα τρία πράγματα: τον πραγματικό συντελεστή θερμοπερατότητας, τη διάρκεια ζωής της ξυλείας, και το αν η στέγη θα μείνει στη θέση της σε έναν δυνατό βοριά.

Γιατί πάνω και όχι ανάμεσα

Στη μόνωση ανάμεσα στα ζευκτά, το ξύλο των δοκών διακόπτει τη μονωτική στρώση. Οι δοκοί καταλαμβάνουν τυπικά το 10–15% της επιφάνειας της στέγης και άγουν τη θερμότητα παρακάμπτοντας το μονωτικό — μια επαναλαμβανόμενη θερμογέφυρα που κάνει τον πραγματικό (effective) συντελεστή U χειρότερο από τον ονομαστικό. Ο υπολογισμός της γίνεται κατά EN ISO 6946 και EN ISO 10211· η ουσία είναι ότι η μόνωση που «βλέπεις» δεν είναι η μόνωση που «δουλεύει».

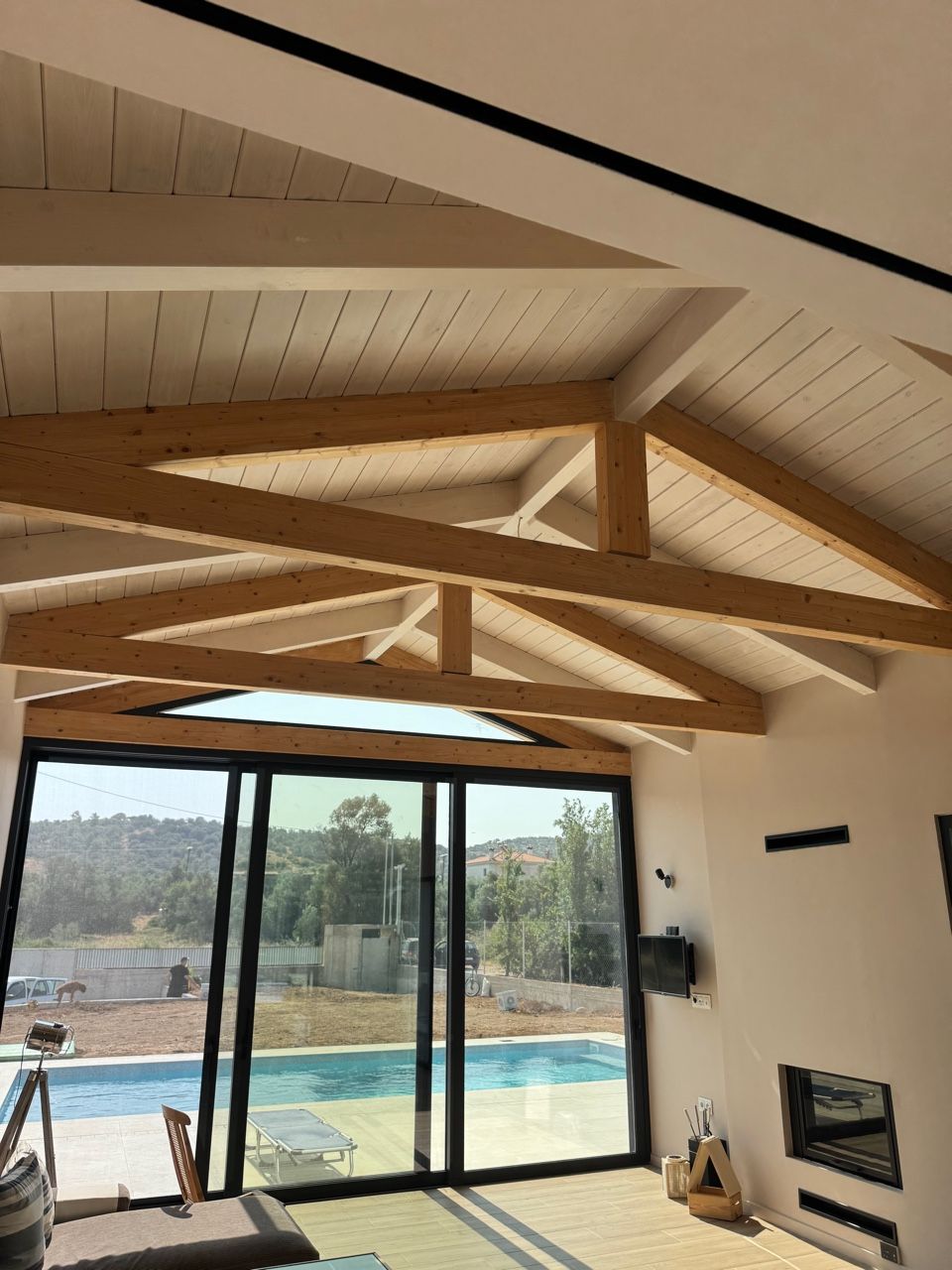

Στη μόνωση πάνω από το φέρον, η στρώση είναι συνεχής και αδιάκοπη. Δεν υπάρχει επαναλαμβανόμενη θερμογέφυρα να αφαιρέσεις — δεν υπάρχει καν στον υπολογισμό. Και επειδή η μόνωση πηγαίνει προς τα έξω, η ξύλινη στέγη μπορεί να μείνει εμφανής από μέσα: ακριβώς αυτό που πληρώθηκε, μένει ορατό.

Η επιλογή σπάνια είναι μόνο τεχνική. Σε παραδοσιακή ή αρχιτεκτονική κατοικία με εμφανή ξυλεία, η μόνωση πρέπει να πάει προς τα πάνω — αλλιώς η γυψοσανίδα κρύβει το χαρακτηριστικό στοιχείο του χώρου. (Το αντίστροφο σύστημα, με ορυκτοβάμβακα ανάμεσα στα ζευκτά, το αναλύουμε σε ξεχωριστή λύση.)

Η διαστρωμάτωση, στρώση-στρώση

Από το φέρον προς τα έξω, η διάταξη έχει έξι επίπεδα:

• Φέρον υπόβαθρο — πλάκα σκυροδέματος ή ξύλινο πέτσωμα, παραλαμβανόμενο καθαρό, στεγνό και επίπεδο.
• Μεμβράνη διαχείρισης υδρατμών στη θερμή πλευρά, πάνω στο υπόβαθρο και κάτω από τη μόνωση.

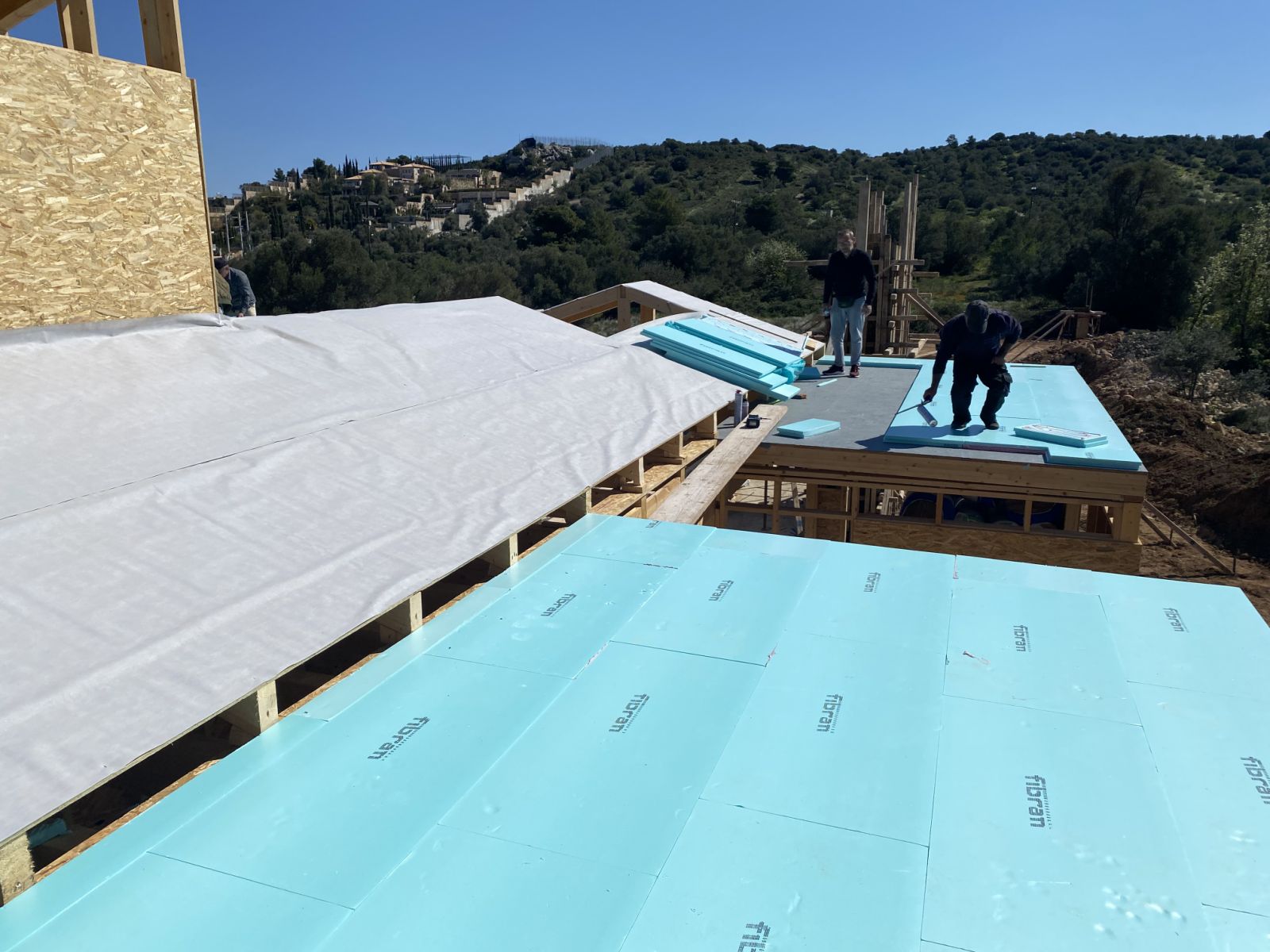

• Θερμομόνωση σε συνεχή στρώση — οι πλάκες FIBRANxps MAESTRO M με τους αρμούς σε επαφή και μετατόπιση όπου μπαίνουν δύο στρώσεις.
• Διαπνέουσα μεμβράνη πάνω από τη μόνωση, με σφραγισμένες επικαλύψεις.
• Καδρονάρισμα — δημιουργεί το αεριζόμενο διάκενο και φέρει τα κεραμίδια.
• Κεραμίδια, με είσοδο αέρα στη μαρκίζα και έξοδο στον κορφιά.

Η διαμόρφωση «M» των πλακών MAESTRO δεν είναι εμπορικό στολίδι. Φέρει ειδικές πατούρες που εδράζουν τα καδρόνια στη σωστή θέση χωρίς να συμπιέζεται το μονωτικό στα σημεία στερέωσης, και οδηγούν τη στερέωση ώστε τα φορτία να μεταφέρονται στο φέρον. Σε κοινή πλάκα XPS, κάθε σημείο στερέωσης είναι τοπική συμπίεση — δηλαδή τοπική απώλεια θερμικής αντίστασης, πολλαπλασιασμένη επί τον αριθμό των στηρίξεων. Η «M» κρατά τη στρώση συνεχή και ασυμπίεστη.

Η φυσική των υδρατμών: γιατί η σειρά των μεμβρανών κρίνει τη διάρκεια ζωής

Εδώ κρύβεται η πιο υποτιμημένη αστοχία της ξύλινης στέγης. Ο θερμός, υγρός αέρας του εσωτερικού διαχέεται προς τα έξω· αν συναντήσει μια στρώση αρκετά ψυχρή ώστε η πίεση κορεσμού της να πέσει κάτω από την τοπική μερική πίεση υδρατμών, οι υδρατμοί συμπυκνώνονται μέσα στη διαστρωμάτωση — όχι στην επιφάνεια. Σε ξύλινη στέγη, παγιδευμένη υγρασία σημαίνει σήψη ζευκτών. Η εκτίμηση του κινδύνου γίνεται με τη μέθοδο Glaser (πρότυπο EN ISO 13788)· για σύνθετες ή υψηλού κινδύνου διατάξεις, με μεταβατική υγροθερμική προσομοίωση κατά EN 15026 (τύπου WUFI).

Το κρίσιμο μέγεθος δεν είναι η «ποιότητα» της μεμβράνης αλλά ο δείκτης Sd της — το ισοδύναμο πάχος αέρα διάχυσης, σε μέτρα. Η αρχή σχεδιασμού είναι απλή και αυστηρή: η διαστρωμάτωση πρέπει να είναι πιο κλειστή στους υδρατμούς στη θερμή/εσωτερική πλευρά και πιο ανοιχτή στην ψυχρή/εξωτερική, ώστε η υγρασία που θα μπει να μπορεί να στεγνώσει προς τα έξω. Γι' αυτό η θερμή πλευρά έχει τρεις βαθμίδες, με κριτήριο την υγρομετρία του χώρου και την ανοχή σφάλματος:

• FIBRANskin SMART — μεταβλητό Sd 8–18 m: «κλείνει» τον χειμώνα, «ανοίγει» το καλοκαίρι. Δίνει καλοκαιρινή διαδρομή ξήρανσης προς το εσωτερικό — η επιλογή για ανακαίνιση, όταν δεν ξέρεις τι κρύβει η υπάρχουσα ξυλεία.
• FIBRANskin BARRIER 23 — Sd 29 m, πρακτικά αεροστεγές, εγγύηση 25 ετών: όταν ο χώρος παράγει υγρασία (κατοικίες με λουτρά/κουζίνα κάτω από τη σοφίτα, ξενοδοχεία, κτίρια υγείας).
• FIBRANskin BARRIER 2400 — σταθερός φραγμός Sd 2400 m: νέα κατασκευή με ελεγχόμενες συνθήκες.

Η αδυναμία της μεθόδου Glaser είναι και το πιο πρακτικό μάθημα: το πρότυπο μοντελοποιεί μόνο διάχυση, όχι μεταφορά αέρα μέσα από αρμούς και διελεύσεις. Στην πραγματικότητα, η υγρασία που μεταφέρεται με ρεύμα αέρα μέσα από μία σχισμή είναι πολλαπλάσια της διάχυσης μέσα από άθικτο υλικό. Πρακτικά: ο φραγμός υδρατμών είναι όσο καλός είναι η χειρότερη ραφή του. Οι επικαλύψεις σφραγίζονται με ειδικές ταινίες — δεν αρκεί η αλληλοκάλυψη — και κάθε διάτρηση από σωλήνα, κοχλία ή ηλεκτρολογικό κουτί πρέπει να σφραγιστεί τοπικά. Και το πιο ύπουλο: τοποθετημένη ανάποδα, η ίδια μεμβράνη παγιδεύει την υγρασία αντί να την αποτρέπει.

Η ψυχρή πλευρά και το ελληνικό θερινό φορτίο

Πάνω από τη μόνωση, η διαπνέουσα μεμβράνη αποκλείει τη βροχή και αφήνει τους υδρατμούς να εξέλθουν. Υπάρχει όμως δεύτερη λειτουργία που αφορά ειδικά τον ελληνικό Ιούλιο. Η FIBRANskin VENT SILVER φέρει ανακλαστική επίστρωση με συντελεστή εκπομπών ε = 0,10: ανακλά την υπέρυθρη ακτινοβολία των ζεσταμένων κεραμιδιών, χωρίς να εμποδίζει τη διάχυση (Sd = 0,03 m). Η θερμική αντίσταση του κενού φτάνει τα 0,57 m²K/W κατά EN ISO 6946 — τιμή που μπαίνει στη μελέτη, δεν είναι εμπορικός ισχυρισμός.

Σε νότιο και νοτιοδυτικό προσανατολισμό, σε νησιά και Νότια Ελλάδα, ή όπου η σοφίτα κατοικείται απευθείας κάτω από τη στέγη, η ανακλαστική εκδοχή επεμβαίνει στο θερινό φορτίο — δηλαδή στο πρόβλημα που η θερμομόνωση από μόνη της αντιμετωπίζει μόνο εν μέρει. Σε βόρειο προσανατολισμό ή σε σκιασμένη στέγη, η απλή διαπνέουσα επαρκεί.

Και το αεριζόμενο διάκενο δεν είναι προαιρετικό: απομακρύνει υγρασία, μειώνει το θερινό φορτίο παρασύροντας τη θερμότητα πριν φτάσει στη μόνωση, και στεγνώνει τη μεμβράνη μετά από βροχή. Απαιτεί είσοδο στη μαρκίζα και έξοδο στον κορφιά, με σίτες προστασίας. Διάκενο που φράζει στο ένα άκρο δεν αερίζει· γίνεται θάλαμος στάσιμου αέρα.

Το κρίσιμο μέγεθος: η στερέωση, όχι η μόνωση

Πάνω από τα ζευκτά, οι κοχλίες περνούν μέσα από ολόκληρο το πάχος του μονωτικού και πρέπει να αγκυρωθούν επαρκώς στο φέρον. Το μήκος, η διάμετρος και το βήμα τους δεν είναι εμπειρικά — προκύπτουν από υπολογισμό ανεμοπίεσης κατά τον Ευρωκώδικα EN 1991-1-4: ζώνη ανέμου, ύψος κτιρίου, κλίση, θέση στη στέγη. Οι περιμετρικές ζώνες και οι γωνίες δέχονται πολύ μεγαλύτερη αναρρόφηση από το κέντρο και απαιτούν πυκνότερη στερέωση.

Είναι το σημείο όπου γίνεται η οικονομία και εκεί αστοχεί το έργο. Η στέγη δεν αποκολλάται σταδιακά — αποκολλάται σε ένα επεισόδιο. Και δεν φεύγει μόνο η μόνωση: φεύγει το καδρονάρισμα, η μεμβράνη και τα κεραμίδια μαζί.

Πυροπροστασία: πότε XPS, πότε πετροβάμβακας

Το XPS είναι οργανικό, άρα καύσιμο υλικό. Όπου η πυροπροστασία είναι κρίσιμη — και όπως είδαμε στο προηγούμενο τεύχος, σε χώρους υψηλού κινδύνου η κλάση αντίδρασης στη φωτιά κρίνει τα πρώτα λεπτά — η ίδια διάταξη πάνω από το φέρον μπορεί να γίνει με άκαυστο πετροβάμβακα κλάσης A1 (FIBRANgeo B-001) αντί για XPS. Είναι συμβιβασμός θερμικής επίδοσης έναντι πυραντίδρασης, και η απόφαση ανήκει στη μελέτη.

Σειρά μελέτης

Η σωστή σειρά αποφάσεων για μια τέτοια στέγη:

• Τύπος υποβάθρου (σκυρόδεμα ή ξύλινο πέτσωμα) — καθορίζει στερεώσεις και ενδεχόμενη ασφαλτική υπόστρωση.
• Νέα κατασκευή ή ανακαίνιση — καθορίζει σταθερό φράγμα ή έξυπνη μεμβράνη μεταβλητού Sd.
• Υπολογισμός ανεμοπίεσης — μήκος, διάμετρος και βήμα κοχλιών ανά ζώνη στέγης.
• Πάχος μόνωσης για την κλιματική ζώνη — χωρίς προσαύξηση θερμογεφυρών, αφού δεν υπάρχουν.
• Απαίτηση πυροπροστασίας — αν είναι κρίσιμη, πετροβάμβακας αντί XPS.
• Αερισμός — ύψος καδρονιού, είσοδος και έξοδος, σίτες.

Το συμπέρασμα

Η μόνωση πάνω από τα ζευκτά δεν είναι «η ίδια μόνωση σε άλλη θέση». Είναι διαφορετικό υγροθερμικό καθεστώς, όπου η σειρά των στρώσεων κρίνει ταυτόχρονα τρία πράγματα: τον πραγματικό συντελεστή U (καμία θερμογέφυρα), τη διάρκεια ζωής της ξυλείας (η υγρασία μπορεί να στεγνώσει προς τα έξω), και το αν η στέγη θα μείνει στη θέση της (η στερέωση). Στην ARGYNET προδιαγράφουμε ολόκληρη τη διαστρωμάτωση και υπολογίζουμε υλικά και στερεώσεις ανά m².

Ο πλήρης τεχνικός οδηγός με όλα τα προϊόντα και τις προδιαγραφές βρίσκεται στη λύση στο ARGYNET LAB. Αν μελετάτε ή κατασκευάζετε μια κεραμοσκεπή με εμφανή ξυλεία, στείλτε μου το έργο και επανερχόμαστε με την πλήρη διαστρωμάτωση, τον υπολογισμό στερεώσεων και τις καταναλώσεις ανά m².

— Δημήτρης Αργυρίου, ARGYNET

Πηγές & βιβλιογραφία

• EN ISO 13788 — Υγροθερμική επίδοση δομικών στοιχείων· εκτίμηση κινδύνου επιφανειακής και εσωτερικής συμπύκνωσης (μέθοδος Glaser).
• EN 15026 — Μεταβατική υγροθερμική προσομοίωση δομικών στοιχείων (π.χ. WUFI).
• EN ISO 6946 — Θερμική αντίσταση και συντελεστής θερμοπερατότητας· υπολογισμός, συμπεριλαμβανομένων κενών αέρα.
• EN ISO 10211 / EN ISO 14683 — Θερμογέφυρες σε δομικά στοιχεία· υπολογισμός.
• EN 1991-1-4 (Ευρωκώδικας 1) — Δράσεις ανέμου· αναρρόφηση σε ζώνες στέγης.
• Τεχνικά φυλλάδια (TDS) FIBRAN & ESHA για τα αναφερόμενα προϊόντα.
