Λύσεις Ψευδοροφών
Τελευταία ενημέρωση:
Λύσεις & Εφαρμογές · Πλάκες Οροφών & Ψευδοροφές
Η ψευδοροφή είναι το μόνο δομικό στοιχείο που σχεδιάζεται ανάποδα: όχι από την επιθυμητή στάθμη προς τα πάνω, αλλά από το βαθύτερο δίκτυο προς τα κάτω. Όποιος ορίσει πρώτα το ύψος και μετά κοιτάξει τι πρέπει να χωρέσει, θα το ξαναορίσει.

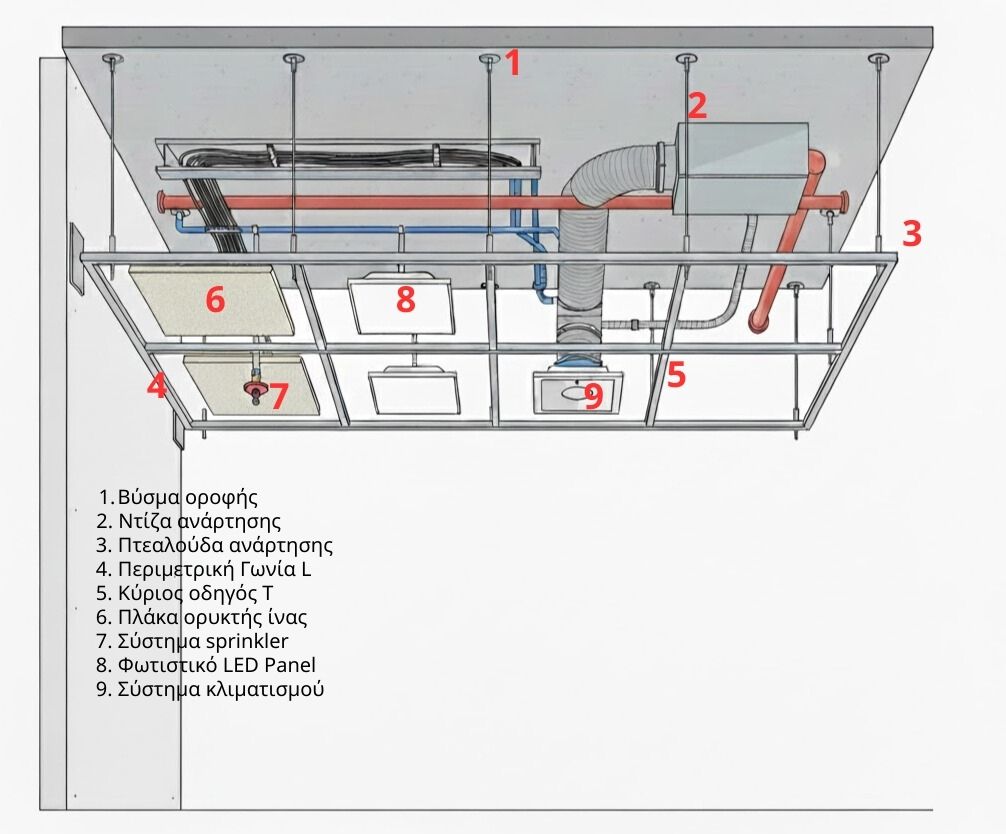

Τα εννέα στοιχεία του συστήματος
| Ν° | Στοιχείο | Ρόλος & σημείο προσοχής |
|---|---|---|
| 1 | Βύσμα οροφής | Μεταφέρει όλο το φορτίο στην πλάκα — ο τύπος επιλέγεται από το υπόστρωμα, όχι από συνήθεια |
| 2 | Ντίζα ανάρτησης | Ορίζει τη στάθμη· το μήκος προκύπτει από το βάθος του plenum |
| 3 | Πεταλούδα ανάρτησης | Ταχυσύνδεσμος για αλφάδιασμα χωρίς κοπή της ντίζας |
| 4 | Περιμετρική γωνία L | Υποδέχεται τις ακραίες πλάκες — δεν φέρει τον σκελετό |
| 5 | Κύριος οδηγός T | Φέρει το φορτίο· οι δευτερεύοντες 120 και 60 cm κουμπώνουν κάθετα |
| 6 | Πλάκα ορυκτής ίνας | Επιλέγεται από τη χρήση του χώρου — ακουστική, υγιεινή, υγρασία, αισθητική |
| 7 | Σύστημα sprinkler | Κεφαλή κεντραρισμένη στην πλάκα, εύκαμπτο σπιράλ, ροζέτα κάλυψης |
| 8 | Φωτιστικό LED panel | 60×60 απευθείας στον σκελετό· βαριά φωτιστικά θέλουν ανεξάρτητη ανάρτηση |
| 9 | Σύστημα κλιματισμού | Στόμια στα φατνώματα, σύνδεση με εύκαμπτους αεραγωγούς |
Η στάθμη της ψευδοροφής δεν είναι αρχιτεκτονική απόφαση — είναι αποτέλεσμα συντονισμού. Το plenum πρέπει να χωρέσει το βαθύτερο δίκτυο, μαζί με τις διασταυρώσεις του με τα υπόλοιπα: αεραγωγοί, σχάρες καλωδίων, σωληνώσεις πυρόσβεσης και ψύξης, φωτιστικά με βάθος χωνεύματος.
Το συχνότερο σφάλμα στο εργοτάξιο είναι η στάθμη που ορίστηκε στο σχέδιο αρχιτεκτονικού και δεν επιβεβαιώθηκε με τα Η/Μ. Το κόστος δεν είναι μόνο η επαναχάραξη: αν ο σκελετός έχει ήδη κρεμαστεί, αλλάζουν όλες οι ντίζες.
Δεύτερο σημείο που ξεχνιέται: χρειάζεται και ελεύθερο ύψος πρόσβασης για συντήρηση. Plenum που χωράει ακριβώς τον αεραγωγό δεν επιτρέπει σε κανέναν να τον φτάσει.
Στην ARGYNET προδιαγράφουμε σκελετό και πλάκες ανά χώρο και υπολογίζουμε υλικά ανά m².
Διαδικασία εγκατάστασης
- Χάραξη με λέιζερ: ορίζεται η τελική στάθμη σε όλη την επιφάνεια και τοποθετείται η περιμετρική γωνία L στους τοίχους.
- Ανάρτηση: διάτρηση της οροφής, μεταλλικά βύσματα και ντίζες. Το αλφάδιασμα γίνεται με πεταλούδες, όχι με κοπή ντιζών.
- Σκελετός: κρέμονται οι κύριοι οδηγοί T και κουμπώνουν κάθετα οι δευτερεύοντες των 120 και 60 cm, σχηματίζοντας κάνναβο 60×60 cm.
- Ενσωμάτωση Η/Μ: sprinklers με εύκαμπτο σπιράλ και ροζέτα, φωτιστικά στον σκελετό, στόμια κλιματισμού στα φατνώματα.
- Τοποθέτηση πλακών: χωνευτά στον σκελετό· στα σόκορα κόβονται με φαλτσέτα ώστε να εδράζονται στην περιμετρική γωνία.
Η περιμετρική γωνία δεν είναι στήριγμα
Είναι το λάθος που δεν φαίνεται μέχρι να φανεί. Η γωνία L υποδέχεται την άκρη της πλάκας — δεν σχεδιάστηκε να παραλάβει το φορτίο του σκελετού. Όταν το τελευταίο άνοιγμα κοντά στον τοίχο μείνει χωρίς ντίζα, ο κύριος οδηγός στηρίζεται στη γωνία, η γωνία λυγίζει σταδιακά και η περίμετρος της οροφής «πέφτει» ορατά σε σχέση με το υπόλοιπο ταβάνι.
Ο κανόνας: ανάρτηση και κοντά στην περίμετρο, στην απόσταση που ορίζει το σύστημα — όχι μόνο στο εσωτερικό του κανάβου.
Βαριά φωτιστικά και εξοπλισμός
Ο σκελετός των 60×60 είναι διαστασιολογημένος για το βάρος των πλακών και ελαφρών panel. Προβολείς, μεγάλα φωτιστικά, ηχεία, οθόνες και στόμια μεγάλης διατομής αναρτώνται ανεξάρτητα από την πλάκα σκυροδέματος. Φορτίο που «κρέμεται» από τον οδηγό παραμορφώνει τον κάνναβο και τα φατνώματα παύουν να είναι τετράγωνα.
Σεισμική συμπεριφορά
Παράμετρος που σπάνια συζητείται στα ελληνικά έργα και είναι η πιο σχετική. Ένας σκελετός κρεμασμένος μόνο από κατακόρυφες ντίζες μπορεί να ταλαντωθεί οριζόντια σε σεισμό. Οι συνέπειες είναι προβλέψιμες:
- Πλάκες που εκτινάσσονται από τα φατνώματα — σε χώρο με κοινό, αυτό είναι θέμα ασφάλειας.
- Καταπόνηση των κεφαλών sprinkler όπου διαπερνούν την πλάκα, με κίνδυνο διαρροής.
- Αποκόλληση της περιμέτρου από τη γωνία L, καθώς ο κάνναβος μετακινείται.
Η αντιμετώπιση είναι πλευρικοί σύνδεσμοι σε καθορισμένο κάνναβο και επαρκής περιμετρική εξασφάλιση. Σε κτίρια με κοινό — σχολεία, νοσοκομεία, εμπορικά, χώροι συνάθροισης — αξίζει να τεθεί ως απαίτηση στη μελέτη και όχι να αφεθεί στον εγκαταστάτη.
Επιλογή πλάκας ανά χρήση
| Κατηγορία | Χρήση | Το κριτήριο |
|---|---|---|
| Ορυκτές ίνες | Γραφεία, καταστήματα, σχολεία | Σχέση κόστους-απόδοσης με ηχοαπορρόφηση· λεία ή κλασική επιφάνεια |
| Ακουστικές & design | Αμφιθέατρα, εστίαση, μοντέρνα γραφεία, cinema | Υψηλή ηχοαπορρόφηση και αρχιτεκτονική υπογραφή |
| Υγειονομικού ενδιαφέροντος | Νοσοκομεία, εργαστήρια, χώροι τροφίμων | Αντιμικροβιακή επιφάνεια, πλυσιμότητα, συμμόρφωση με πρωτόκολλα |
| Μεταλλικές | Αεροδρόμια, διάδρομοι, χώροι υψηλής κυκλοφορίας | Αντοχή στον χρόνο και στην υγρασία, εύκολος καθαρισμός |
Δύο παράμετροι που δεν φαίνονται στον πίνακα αλλά κρίνουν την επιλογή σε συγκεκριμένους χώρους: η αντοχή σε σχετική υγρασία — πλάκα εκτός προδιαγραφής κρεμάει σε κολυμβητήριο ή παρασκευαστήριο — και η ηχομόνωση προς τον διπλανό χώρο, που είναι διαφορετικό μέγεθος από την ηχοαπορρόφηση και κρίνεται στο plenum.
Ορυκτές Ίνες
Ακουστικές & Design
Υγειονομικού Ενδιαφέροντος
Μεταλλικές & Κατηγορίες
