Μόνωση οροφής με σύστημα ξηράς δόμησης (ψευδοροφή)

Λύσεις & Εφαρμογές · Ξηρά Δόμηση

Η συνεχής ψευδοροφή γυψοσανίδας δεν είναι διακοσμητικό στοιχείο — είναι δομικό. Με πετροβάμβακα στο κενό και τη σωστή επιλογή σανίδας, η ίδια κατασκευή δίνει ταυτόχρονα θερμομόνωση, πυραντίσταση έως EI 120 και ηχομόνωση προς τον επάνω όροφο.

Πρώτα η επιλογή τύπου: συνεχής ή αποσπώμενη

	Συνεχής γυψοσανίδας — αυτή η λύση	Αποσπώμενη ορυκτής ίνας 60×60
Επιφάνεια	Ενιαία, χωρίς ορατούς αρμούς — βάφεται	Ορατός κάνναβος
Πυραντίσταση	Έως EI 120 με πιστοποιημένο σύστημα	Περιορισμένη
Πρόσβαση στο κενό	Μόνο με θυρίδες επίσκεψης	Πλήρης, σε κάθε φάτνωμα
Ηχοαπορρόφηση χώρου	Χαμηλή — λεία επιφάνεια	Υψηλή, ανάλογα με την πλάκα
Τυπικά	Κατοικίες, ξενοδοχεία, οδεύσεις διαφυγής, χώροι με απαίτηση EI	Γραφεία και χώροι με πυκνά δίκτυα

Η τρίτη γραμμή είναι εκείνη που καθορίζει την απόφαση στην πράξη: όπου πάνω από την οροφή υπάρχουν βάνες, κλιματιστικά ή ηλεκτρολογικές αναμονές που θα χρειαστούν συντήρηση, η συνεχής ψευδοροφή απαιτεί μελετημένες θυρίδες επίσκεψης — σχεδιασμένες από την αρχή, όχι κομμένες μετά.

Η σύνθεση του δομικού στοιχείου

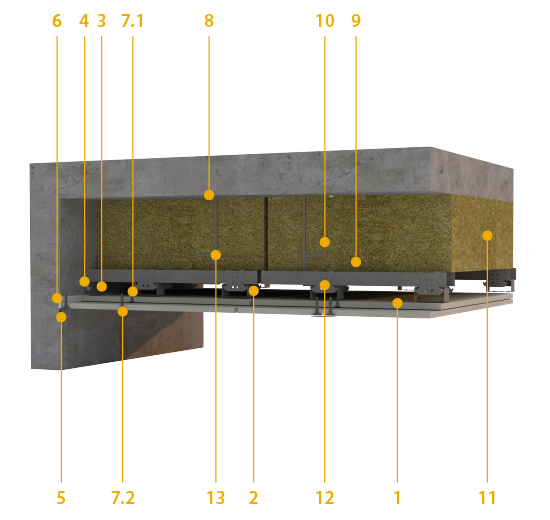

Διάγραμμα συστήματος: FIBRAN

Ν°	Στοιχείο	Σημείο προσοχής
1	Γυψοσανίδα — A, H2, DF, DFH2 ή DFIR	Ο τύπος ορίζει την επίδοση· σε EI συστήματα καθορίζεται και ο αριθμός στρώσεων
2 · 3	Οδηγοί CD 60/27 — φέροντες και δευτερεύοντες	Το βήμα προκύπτει από το φορτίο και το πιστοποιημένο σύστημα, όχι από συνήθεια
4	Αφρώδης ηχομονωτική ταινία	Κάτω από τα περιμετρικά προφίλ — διακόπτει τη γέφυρα κραδασμών προς την τοιχοποιία
5 · 6	Ταινία αρμών & στόκος αρμολόγησης	Πλήρης πλήρωση σε στρώσεις· ο αρμός είναι το ασθενέστερο σημείο
7	Βίδες TN 3,5×25 και 3,5×35 mm	Το μήκος αλλάζει ανά στρώση σανίδας
8	Βύσμα αγκύρωσης στην πλάκα	Ο τύπος επιλέγεται από το υπόστρωμα — σκυρόδεμα, πωρόλιθος, σύμμικτο
9	Λαμαρινόβιδα LB / TEX 4,2×13 mm	Σύνδεση μεταλλικών στοιχείων μεταξύ τους
10 · 12 · 13	Άμεση ανάρτηση Π, συνδετήρας, ανάρτηση	Η επιλογή ανάρτησης εξαρτάται από το ύψος του κενού
11	Πετροβάμβακας FIBRANgeo B-570	Πλήρης κάλυψη χωρίς κενά· A1 άκαυστος

Η ανάρτηση κρατά τα πάντα

Το βάρος μιας διπλής επένδυσης γυψοσανίδας με πετροβάμβακα δεν είναι αμελητέο, και το σύστημα ανάρτησης επιλέγεται με βάση δύο παραμέτρους:

• Ύψος κενού: για μικρά ύψη επαρκεί η άμεση ανάρτηση τύπου Π· για μεγαλύτερα απαιτούνται ντίζες ή αναρτήσεις ταχείας ρύθμισης.
• Τύπος υποστρώματος: το βύσμα επιλέγεται από το υλικό της πλάκας. Σε σύμμικτα δάπεδα και σε παλαιό σκυρόδεμα, η αντοχή εξόλκευσης ελέγχεται επί τόπου.

Και ο κανόνας που ισχύει σε κάθε ψευδοροφή: βαριά φωτιστικά, προβολείς, ηχεία και οθόνες αναρτώνται ανεξάρτητα από την πλάκα σκυροδέματος, όχι από τον σκελετό της οροφής. Φορτίο που κρέμεται από τον οδηγό παραμορφώνει την επιφάνεια και ρηγματώνει τους αρμούς.

Οι τρεις επιδόσεις, μία προς μία

Θερμομόνωση

Έχει νόημα όπου η οροφή χωρίζει θερμαινόμενο από μη θερμαινόμενο χώρο: κάτω από δώμα ή στέγη, πάνω από πυλωτή, κάτω από μη θερμαινόμενη σοφίτα. Σε ενδιάμεσο όροφο με θερμαινόμενους χώρους πάνω και κάτω, ο πετροβάμβακας μπαίνει για ηχομόνωση και πυραντίσταση — όχι για θερμομόνωση.

Όπου υπάρχει θερμοκρασιακή διαφορά, εξετάζεται και η θέση φράγματος υδρατμών: πάντα στη θερμή πλευρά, δηλαδή προς τον θερμαινόμενο χώρο.

Πυραντίσταση

Η ψευδοροφή προστατεύει την πλάκα και τον φέροντα οργανισμό από κάτω. Ο συνδυασμός πυράντοχης σανίδας με άκαυστο πετροβάμβακα A1 καθυστερεί τη μετάδοση θερμότητας προς το σκυρόδεμα — και το σκυρόδεμα, υπό ταχεία θέρμανση, αποφλοιώνεται και εκθέτει τον οπλισμό.

Ηχομόνωση

Χρειάζεται διάκριση που γίνεται συχνά λάθος:

• Ηχομόνωση προς τον επάνω όροφο — αερόφερτος και, εν μέρει, κτυπογενής ήχος. Βελτιώνεται με τη μάζα των σανίδων, την πλήρωση του κενού και την αποσύνδεση του σκελετού από την πλάκα μέσω ελαστικών αναρτήσεων.
• Ηχοαπορρόφηση μέσα στον χώρο — η λεία γυψοσανίδα δεν απορροφά. Όπου ζητείται και αντήχηση, χρησιμοποιείται διάτρητη σανίδα με ηχοαπορροφητικό υπόστρωμα.

Και το σημείο που ακυρώνει τη δουλειά: η περιμετρική ηχομονωτική ταινία κάτω από τα προφίλ. Χωρίς αυτήν, ο ήχος περνά από τη σύνδεση με την τοιχοποιία, όσο καλά κι αν είναι γεμισμένο το κενό.

Αρμοί, ρωγμές και μεγάλες επιφάνειες

1. Διάταξη σανίδων: κάθετα στους δευτερεύοντες οδηγούς, με μετατοπισμένους αρμούς μεταξύ διαδοχικών σειρών και μεταξύ στρώσεων.
2. Αρμοί διαστολής: σε μεγάλες συνεχείς επιφάνειες προβλέπονται, ώστε οι κινήσεις να μην καταλήγουν σε ρωγμή στη μέση της οροφής.
3. Σύνδεση με τοιχοποιία: ελεγχόμενη — ο συνδυασμός άκαμπτης σύνδεσης και κίνησης της πλάκας είναι η συχνότερη αιτία περιμετρικής ρωγμής.
4. Θυρίδες επίσκεψης: στις θέσεις που απαιτούν συντήρηση, σχεδιασμένες μαζί με τα δίκτυα.
5. Αρμολόγηση σε στρώσεις με λείανση ανάμεσα — από αυτήν εξαρτάται ταυτόχρονα η εμφάνιση, η ηχομόνωση και η πυραντίσταση.
