Αντιμικροβιακή μεταλλική ψευδοροφή ATENA Hospital +

Ωνάσειο Εθνικό Μεταμοσχευτικό Κέντρο

Καλλιθέα6506 μηνες

Η Πρόκληση

ΣΤΟΙΧΕΙΑ ΕΡΓΟΥ

Χώροι	ΜΕΘ & Μονάδα Αυξημένης Φροντίδας
Περίοδος κατασκευής	Ιούνιος – Δεκέμβριος 2024
Ψευδοροφή	630 m²
Φωτισμός	180 φωτιστικά LED panel
Ρόλος ARGYNET	Προμήθεια συστήματος ψευδοροφής & φωτισμού

Σε μια Μονάδα Εντατικής Θεραπείας, η ψευδοροφή παύει να είναι τελείωμα και γίνεται ενεργό στοιχείο του υγειονομικού κελύφους.

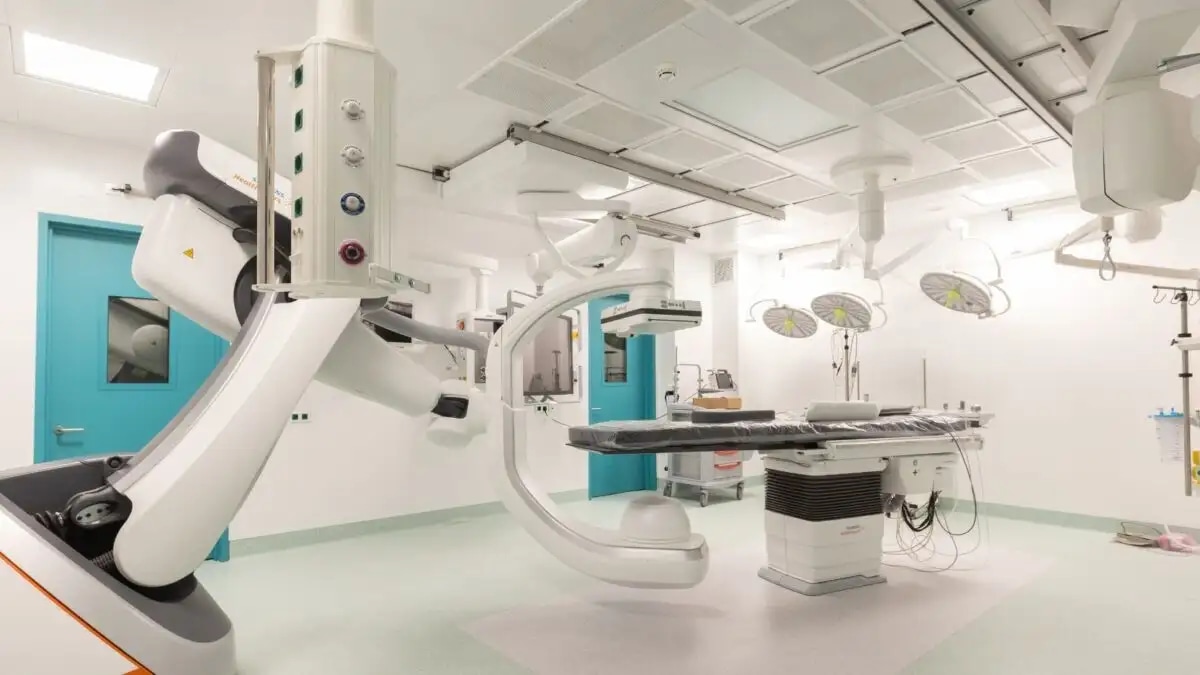

Υβριδικό χειρουργείο Ωνασείου — ψευδοροφή clean room με ενσωματωμένο ιατρικό εξοπλισμό και φωτισμό — Πλήθος διελεύσεων σε μία επιφάνεια που πρέπει να παραμείνει αεροστεγής.

Ο χώρος πρέπει να διατηρεί τις διαφορικές του πιέσεις, να καθαρίζεται με επιθετικά πρωτόκολλα απολύμανσης χωρίς φθορά, και να δέχεται πλήθος ηλεκτρομηχανολογικού εξοπλισμού — φωτισμό, στόμια κλιματισμού, φίλτρα HEPA, ιατρικά αέρια — χωρίς καμία από αυτές τις διελεύσεις να διασπά τη στεγανότητα.

Ταυτόχρονα, η οροφή πρέπει να παραμένει επισκέψιμη: η συντήρηση των εγκαταστάσεων γίνεται από πάνω, χωρίς να παραβιάζεται η καθαρή ζώνη και χωρίς εργασίες μέσα στον θάλαμο.

Δύο απαιτήσεις που, με συμβατικά συστήματα, αλληλοαναιρούνται.

Η Λύση

Η απάντηση δεν ήταν επιλογή προϊόντος. Ήταν επιλογή πιστοποιημένου συνόλου.

Τοποθετήθηκε το σύστημα μεταλλικής ψευδοροφής Atena 24 Syncro evo®, της σειράς H+, κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας και σχεδιασμένο ειδικά για νοσοκομεία και καθαρούς χώρους.

Η αεροστεγανότητα προκύπτει από τη μηχανική, όχι από τη σφράγιση

Ειδικά ελατήρια, αγκιστρωμένα στο πλέγμα T, ασκούν συνεχή πίεση σε παρέμβυσμα νεοπρενίου που τρέχει κατά μήκος των πλευρών κάθε πάνελ. Δεύτερη φλάντζα στεγανοποίησης τοποθετείται στο περιμετρικό προφίλ. Η ροή αέρα μέσα από τους αρμούς περιορίζεται δραστικά — και μαζί της η μεταφορά σωματιδίων ανάμεσα στο plenum και τον χώρο.

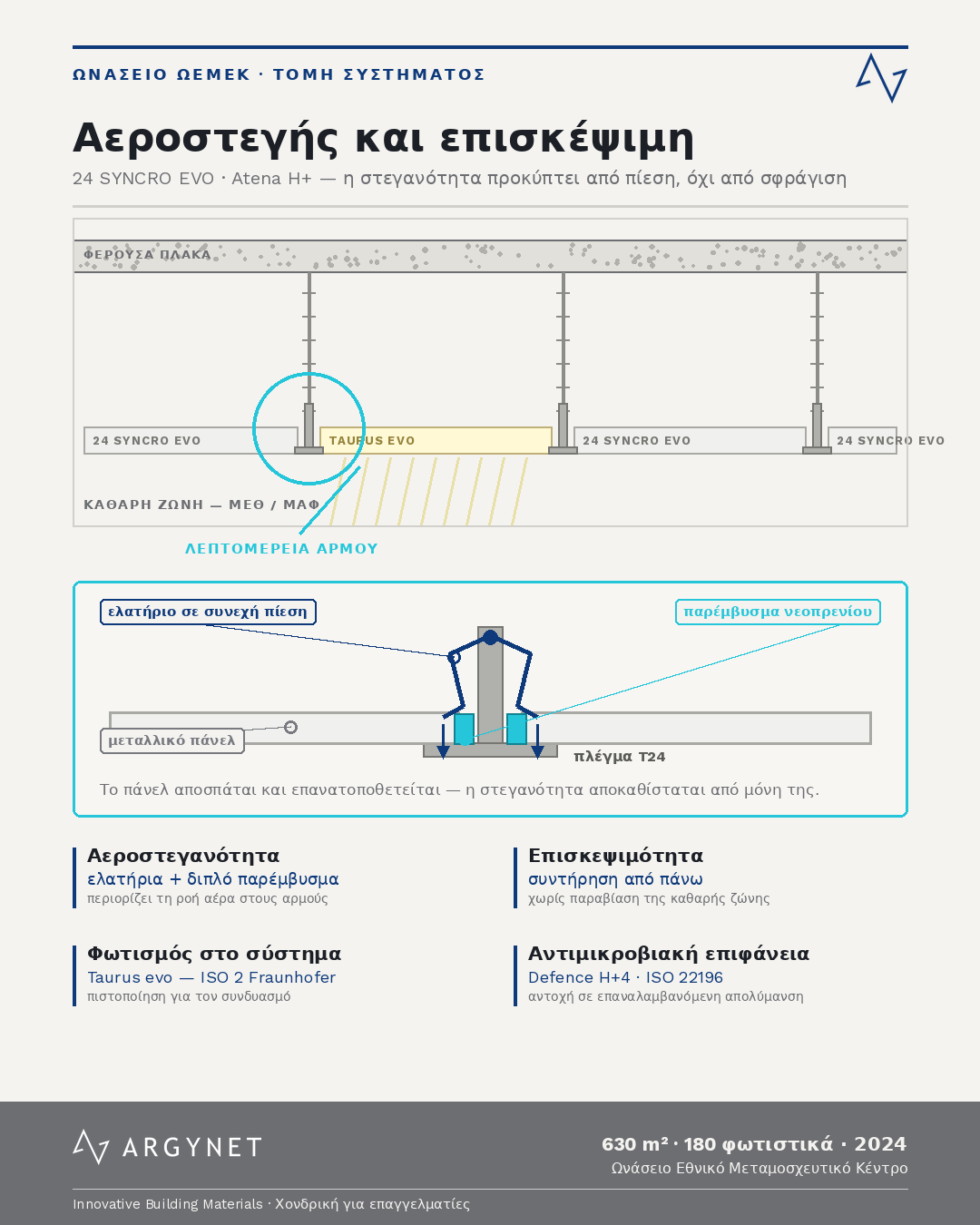

Τομή συστήματος ψευδοροφής Atena 24 Syncro evo — πλέγμα T24, ελατήριο, παρέμβυσμα νεοπρενίου, ενσωματωμένο φωτιστικό — Τομή του συστήματος και μεγέθυνση του αρμού. Η στεγανότητα προκύπτει από πίεση — γι' αυτό αποκαθίσταται πλήρως κάθε φορά που το πάνελ επανατοποθετείται.

Ο φωτισμός ανήκει στο ίδιο σύστημα

Τα 180 φωτιστικά Taurus evo — Atena Lux δεν είναι εξοπλισμός που ενσωματώθηκε εκ των υστέρων σε μια οροφή· είναι μέρος της ίδιας πιστοποίησης. Η οροφή μαζί με τον φωτισμό είναι πιστοποιημένη κατά ISO 2 από το Ινστιτούτο Fraunhofer της Στουτγάρδης — και αυτή η κατάταξη ισχύει για τον συνδυασμό, όχι για το κάθε στοιχείο χωριστά.

Η ΟΠΤΙΚΗ ARGYNET

Κάθε διάτρηση σε μια αεροστεγή οροφή είναι πιθανή διαρροή. Όταν το φωτιστικό είναι σχεδιασμένο και πιστοποιημένο μαζί με το πάνελ, η διάτρηση παύει να είναι συμβιβασμός.

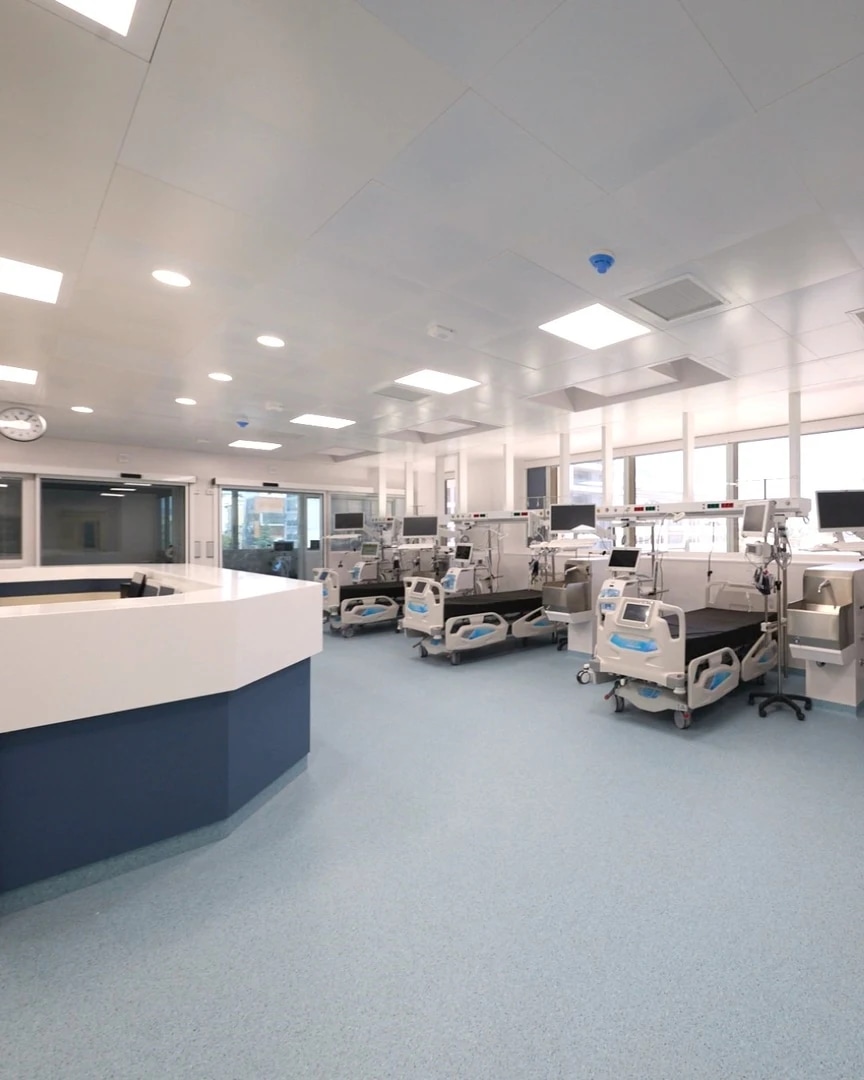

Μονάδα Εντατικής Θεραπείας — ενιαία μεταλλική ψευδοροφή με ενσωματωμένα φωτιστικά LED panel και στόμια κλιματισμού — Φωτισμός, στόμια κλιματισμού και ανιχνευτές στην ίδια στάθμη, σε ενιαία επιφάνεια.

Η επιφάνεια αντέχει το πρωτόκολλο

Η αντιβακτηριακή επεξεργασία Defence H+4, πιστοποιημένη επίσης από το Fraunhofer κατά ISO 22196 και JIS Z 2801-2010, συνδυάζεται με τεκμηριωμένη χημική αντοχή κατά VDI 2083 Μέρος 17, ISO 4628-1 και ISO 2812-1. Η οροφή δέχεται τα απολυμαντικά του νοσοκομείου επαναλαμβανόμενα, χωρίς υποβάθμιση της επίστρωσης.

Και παραμένει επισκέψιμη

Κάθε πάνελ αποσπάται για συντήρηση των εγκαταστάσεων από πάνω, και επανατοποθετείται αποκαθιστώντας πλήρως τη στεγανότητα — χωρίς εργασίες, χωρίς σφραγιστικά, χωρίς να παραβιαστεί η καθαρή ζώνη.

24 SYNCRO EVO · Atena H+ — Σύστημα ψευδοροφής για clean rooms

630 m²

Χάλυβας 5/10–6/10 ή αλουμίνιο 8/10 · δομή Steel Strong Easy T24 · πάνελ 600×600, 600×1200, 300×600, 300×1200 mm · αντιβακτηριακή επεξεργασία Defence H+4 · καθαρότητα αέρα κατά ISO 14644-1

TAURUS EVO · ATENALUX — Φωτισμός για clean rooms

180 τεμάχια

Φωτιστικά LED panel ενσωματωμένα στο σύστημα οροφής · πιστοποίηση ISO 2 σε συνδυασμό με την ψευδοροφή, Fraunhofer Στουτγάρδης

Πιστοποιήσεις συστήματος

Πρότυπο	Τι πιστοποιεί
ISO 14644-1	Καθαρότητα αέρα — κατάταξη χώρου
ISO 2 · Fraunhofer Στουτγάρδης	Οροφή και φωτισμός ως ενιαίο σύστημα
VDI 2083 Μέρος 17	Χημική αντοχή σε καθαρούς χώρους
ISO 4628-1 · ISO 2812-1	Αντοχή επίστρωσης σε υγρά και απολυμαντικά
ISO 22196 · JIS Z 2801-2010	Αντιμικροβιακή απόδοση επιφάνειας — Defence H+4

Υλικά ARGYNET

24 Syncro EvoTaurus Evo

Αποτέλεσμα

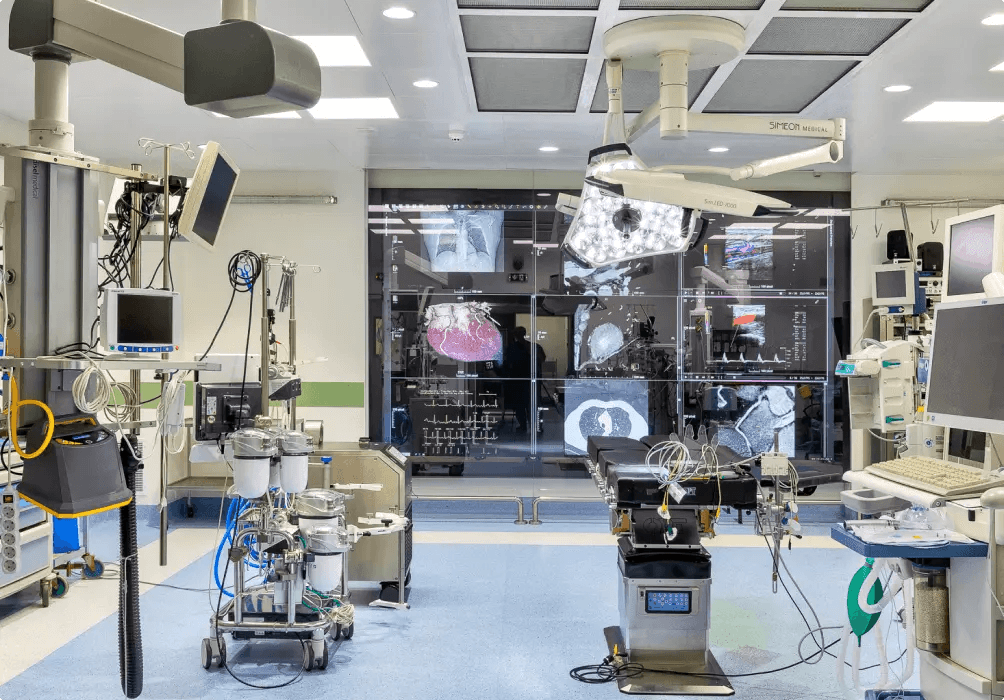

Ολοκληρωμένος χώρος Ωνασείου — ψευδοροφή clean room με ενσωματωμένο φωτισμό και ιατρικό εξοπλισμό — Ολοκληρωμένος χώρος. Φωτισμός, στόμια και εξοπλισμός οροφής σε ενιαία, καθαριζόμενη επιφάνεια.

630 m² αεροστεγούς, επισκέψιμης οροφής σε δύο από τους πιο απαιτητικούς χώρους ελεγχόμενης ρύπανσης που υπάρχουν, από τον Ιούνιο έως τον Δεκέμβριο του 2024.

▸ Ο χώρος διατηρεί τις διαφορικές του πιέσεις.
▸ Η οροφή καθαρίζεται με τα πρωτόκολλα του νοσοκομείου χωρίς φθορά.
▸ Φωτισμός, στόμια HVAC, HEPA και ιατρικά αέρια ενσωματώθηκαν χωρίς να διασπαστεί η στεγανότητα.
▸ Η συντήρηση γίνεται από πάνω, χωρίς παραβίαση της καθαρής ζώνης.

Το συμπέρασμα. Σε περιβάλλον ελεγχόμενης ρύπανσης, η ψευδοροφή και ο φωτισμός δεν προδιαγράφονται χωριστά. Η πιστοποίηση καθαρότητας αφορά τον συνδυασμό — και ένα φωτιστικό εκτός συστήματος ακυρώνει την κατάταξη ολόκληρης της οροφής.
