Ολοκληρωμένα Συστήματα Αποστράγγισης: Η Συνέργεια Μεμβράνης και Σωλήνα

Λύσεις & Εφαρμογές · Αποστράγγιση

Σε τοιχία υπογείων, τοίχους αντιστήριξης, φυτεμένα δώματα και ζαρντινιέρες, η «μισή» αποστράγγιση είναι συχνά χειρότερη από καμία. Μεμβράνη χωρίς σωλήνα μαζεύει το νερό στο πόδι του τοιχίου· σωλήνας χωρίς μεμβράνη αφήνει την πίεση πάνω στη στεγάνωση· αποστραγγιστική στρώση χωρίς έξοδο σε δώμα απλώς αποθηκεύει νερό πάνω από τη στεγάνωση. Το σύστημα δουλεύει μόνο όταν η αποστραγγιστική στρώση και η απαγωγή σχεδιάζονται μαζί.

Τέσσερα στοιχεία, ένα σύστημα

Στοιχείο	Ρόλος	Τι συμβαίνει αν λείπει
Αποστραγγιστική στρώση	Οδηγεί το νερό προς το σημείο συλλογής και προστατεύει τη στεγάνωση από την επίχωση ή το υπόστρωμα	Στήλη νερού στο τοιχίο ή λιμνάζον νερό στο δώμα — πίεση πάνω στη στεγάνωση
Φίλτρο	Κρατά τα λεπτόκοκκα του εδάφους ή του υποστρώματος έξω από το κανάλι	Το κανάλι γεμίζει σταδιακά με λάσπη και παύει να αποστραγγίζει
Διάτρητος σωλήνας ή στόμιο	Παραλαμβάνει τη ροή και την απάγει εκτός έργου	Το νερό συγκεντρώνεται στο πόδι του θεμελίου ή στη γωνία της ζαρντινιέρας
Περιβολή κροκάλας & γεωύφασμα	Επιτρέπει γρήγορη είσοδο του νερού στον σωλήνα χωρίς φραγή των οπών	Οι οπές φράζουν και ο σωλήνας παύει να συλλέγει

Η αποστραγγιστική στρώση: με ή χωρίς φίλτρο

Προϊόν	Δομή	Πότε επιλέγεται
DRAIN E 400	HDPE, κώνοι 5 mm, χωρίς φίλτρο	Καθαρό, χονδρόκοκκο επίχωμα και περιορισμένο διαθέσιμο πάχος
DANODREN H15 PLUS	HDPE 7,5 mm με προσυγκολλημένο γεωύφασμα (O90 60 μm) · θλίψη 180 kN/m²	Τοιχία με επίχωμα που περιέχει λεπτόκοκκα — η συνήθης περίπτωση προϊόντων εκσκαφής
MAXISTUD GEO	HDPE 20 mm με γεωύφασμα · συμπίεση 150 kPa	Μεγαλύτερη παροχή, ψηλά τοιχία, φυτεμένα δώματα σε μία τοποθέτηση
MAXISTUD F	HDPE 20 mm χωρίς γεωύφασμα · συμπίεση >150 kN/m² · συγκράτηση νερού και αποστράγγιση περίσσειας	Φυτεμένα δώματα, πάντα με χωριστό φιλτρικό γεωύφασμα από πάνω
QDRAIN C20 65 10F	Πυρήνας μονονημάτων PP 20 mm ανάμεσα σε δύο γεωυφάσματα φίλτρου	Μεγάλα φορτία και παραμορφώσεις· φιλτράρει και στις δύο όψεις, ανεξάρτητα από τη φορά τοποθέτησης
Nophadrain ND 4+1h	Πυρήνας HIPS 17 mm με γεωύφασμα φίλτρο · συμπίεση 600 kPa · αποθήκευση νερού 4,3 l/m²	Εκτατικά και εντατικά φυτεμένα δώματα με αυξημένο ύψος αποστράγγισης και ανάγκη αποθήκευσης νερού

Το κριτήριο δεν είναι το βάθος αλλά η κοκκομετρία του υλικού που ακουμπά τη στρώση. Όταν η τάφρος επαναπληρώνεται με τα προϊόντα της εκσκαφής ή όταν από πάνω υπάρχει υπόστρωμα φύτευσης, υπάρχουν λεπτόκοκκα — και χωρίς φίλτρο θα καταλήξουν πρώτα στο κανάλι και μετά στον σωλήνα.

Η παροχή στο επίπεδο διαβάζεται μαζί με τη μέθοδο

Τα δελτία δίνουν παροχή εντός επιπέδου, αλλά όχι με τον ίδιο τρόπο: το DANODREN H15 PLUS δηλώνει 0,54 l/m·s κατά EN ISO 12958, το MAXISTUD GEO 10,00 l/m·s στα 20 kPa κατά EN ISO 12958-1, το QDRAIN C20 65 10F 3,7 l/m·s στα 20 kPa κατά ASTM D4716. Διαφορετικό πρότυπο, φορτίο ή υδραυλική κλίση σημαίνει ότι οι αριθμοί δεν συγκρίνονται απευθείας. Στη μελέτη ζητάμε τιμές στο ίδιο φορτίο με αυτό που θα δεχθεί η στρώση — επίχωση, υπόστρωμα φύτευσης ή κυκλοφορία.

Η απαγωγή: GEODRAIN ή GEODRAIN PLUS

Σωλήνας	Δομή	Πότε επιλέγεται
GEODRAIN	HDPE διπλού δομημένου τοιχώματος — λείο εσωτερικά, κυματοειδές εξωτερικά · SN4 · διάτρηση 360°, >50 cm²/m · Φ63–Φ200	Περιβολή με καθαρή κροκάλα και χωριστό γεωύφασμα διήθησης
GEODRAIN PLUS	Ο ίδιος σωλήνας με εργοστασιακή κάλτσα μη υφαντού γεωυφάσματος 150 g/m²	Εδάφη με άμμο ή ιλύ, και όπου το χωριστό τύλιγμα κινδυνεύει να παραλειφθεί ή να μετακινηθεί στην επίχωση

Ο σωλήνας τοποθετείται με συνεχή κλίση προς το σημείο συλλογής, με φρεάτια επίσκεψης στις γωνίες και σαφή έξοδο — απορροφητικό φρεάτιο, δίκτυο ομβρίων ή φυσικό αποδέκτη. Δίκτυο που δεν ελέγχεται δεν συντηρείται, και ένας φραγμένος περιμετρικός σωλήνας δεν δίνει καμία ένδειξη μέχρι να εμφανιστεί υγρασία στο υπόγειο.

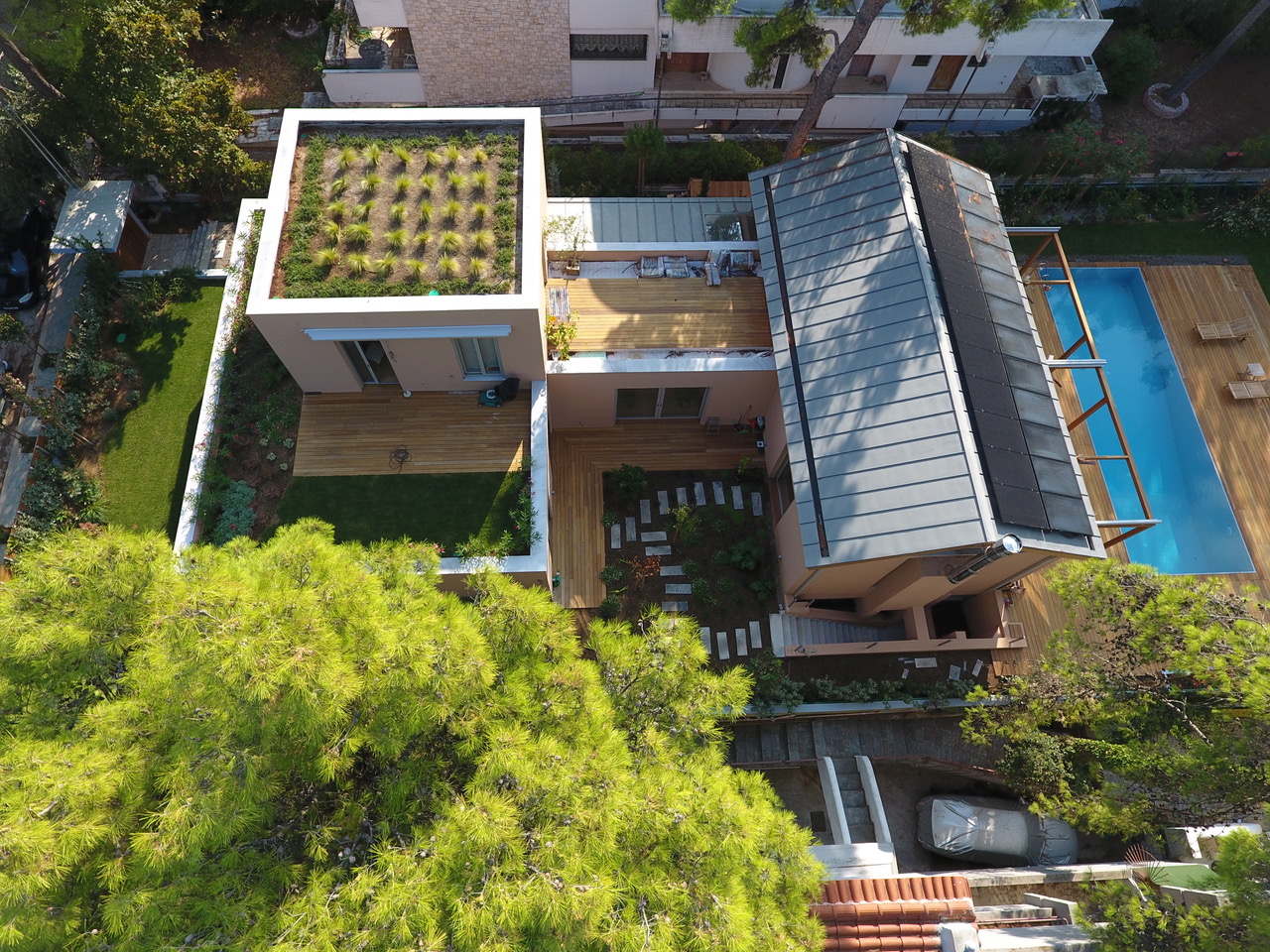

Φυτεμένο δώμα και ζαρντινιέρα: η ίδια λογική, οριζόντια

Σε φυτεμένη πλάκα ο «σωλήνας» είναι το στόμιο απορροής ή η υδρορροή. Η αποστραγγιστική στρώση καλύπτει όλη την επιφάνεια και πρέπει να φτάνει μέχρι το σημείο απορροής χωρίς διακοπή — αλλιώς λειτουργεί ως δεξαμενή πάνω από τη στεγάνωση.

Στρώση — από πάνω προς τα κάτω	Ρόλος	Κρίσιμο σημείο
Υπόστρωμα φύτευσης	Ανάπτυξη φυτών	Δεν έρχεται σε επαφή με το αποστραγγιστικό κενό
Φιλτρικό γεωύφασμα	Συγκρατεί τα λεπτόκοκκα του υποστρώματος	Στο MAXISTUD GEO είναι ενσωματωμένο και στρέφεται προς τα πάνω· ανάποδη τοποθέτηση ακυρώνει το φίλτρο
Αποστραγγιστική στρώση	Αποθήκευση νερού για τα φυτά και αποστράγγιση της περίσσειας	Συνέχεια μέχρι το στόμιο · επιλογή με βάση το φορτίο του υποστρώματος
Αντιρριζική προστασία	Εμποδίζει τις ρίζες να φτάσουν στη στεγάνωση	Η αποστραγγιστική στρώση δεν είναι αντιρριζική· το ESHAPROTECT γίνεται αντιρριζικό μόνο με θερμοκόλληση ραφών
Στεγάνωση	Στεγανός φραγμός της πλάκας	Ανεβαίνει στα στηθαία πάνω από την τελική στάθμη του υποστρώματος

Στις ζαρντινιέρες ισχύει το ίδιο σε μικρότερη κλίμακα: κάθε γωνία χωρίς στόμιο είναι σημείο όπου μαζεύεται νερό. Σε περιμετρικές ζαρντινιέρες μεγάλου μήκους, ένας διάτρητος σωλήνας στη βάση οδηγεί τη ροή στα στόμια, όπως στη βάση ενός τοιχίου.

Τα λάθη που κοστίζουν

Λάθος	Συνέπεια
Η μεμβράνη σταματά πάνω από τον σωλήνα	Το νερό λιμνάζει στον αρμό πεδίλου-τοιχίου
Στρώση χωρίς φίλτρο σε επίχωμα ή υπόστρωμα με λεπτόκοκκα	Σιωπηλή φραγή του καναλιού μέσα σε λίγα χρόνια — η διόρθωση σημαίνει εκσκαφή ή αποξήλωση του κήπου
Φίλτρο τοποθετημένο ανάποδα	Το προϊόν συμπεριφέρεται σαν σκέτη μεμβράνη χωρίς φίλτρο
Σωλήνας χωρίς συνεχή κλίση ή χωρίς έξοδο	Το νερό απλώς μετακινείται στο χαμηλότερο σημείο του δικτύου
Χωρίς φρεάτια επίσκεψης	Καμία δυνατότητα ελέγχου ή καθαρισμού — το πρόβλημα φαίνεται μόνο όταν βγει υγρασία

Η σειρά εργασιών στο τοιχίο

1. Στεγάνωση τοιχίου ολοκληρωμένη, στεγνή και παραλαβή πριν από οτιδήποτε άλλο.
2. Γεωύφασμα διήθησης στον πυθμένα και τα πρανή της τάφρου στη βάση, με περίσσευμα για αναδίπλωση.
3. Στρώση κροκάλας και διάτρητος σωλήνας με κλίση προς το σημείο συλλογής.
4. Αποστραγγιστική στρώση στο τοιχίο — κώνοι προς το τοιχίο, φίλτρο προς το έδαφος — που κατεβαίνει μέσα στην περιβολή του σωλήνα.
5. Κάλυψη του σωλήνα με κροκάλα και αναδίπλωση του γεωυφάσματος από πάνω.
6. Φρεάτια επίσκεψης στις γωνίες και σύνδεση με τον αποδέκτη.
7. Επίχωση κατά στρώσεις, χωρίς μεγάλες πέτρες σε επαφή με τη μεμβράνη.
