Οροφές

Λύσεις & Εφαρμογές · Ξηρά Δόμηση

Καμπύλες, αλλαγές επιπέδου, κρυφοί φωτισμοί και θόλοι δεν προκύπτουν από τη σανίδα — προκύπτουν από τον σκελετό. Η γυψοσανίδα ακολουθεί· ό,τι σχήμα μπορεί να κατασκευαστεί μεταλλικά, μπορεί και να επενδυθεί.

Τρεις οικογένειες οροφών

Τύπος	Τι δίνει	Πού πάει
Συνεχής γυψοσανίδας	Ενιαία βαμμένη επιφάνεια, ελευθερία μορφής, πυραντίσταση	Κατοικίες, ξενοδοχεία, χώροι με αρχιτεκτονική απαίτηση
Διάτρητη ακουστική	Ηχοαπορρόφηση με ενιαία εμφάνιση	Αίθουσες, εστίαση, γραφεία ανοιχτού τύπου
Αποσπώμενη σε κάνναβο	Πλήρης πρόσβαση στο κενό	Χώροι με πυκνά δίκτυα

Οι τρεις δεν ανταγωνίζονται — συνυπάρχουν στο ίδιο έργο. Ένα ξενοδοχείο έχει συνεχή οροφή στα δωμάτια, διάτρητη στο lobby και αποσπώμενη στους τεχνικούς διαδρόμους.

Ο σκελετός: μονή ή διπλή διάταξη

Είναι η πρώτη απόφαση και καθορίζει τα πάντα — ανοίγματα, επιπεδότητα, φορτίο, κόστος.

	Μονή διάταξη	Διπλή διάταξη
Δομή	Μία στρώση οδηγών CD, αναρτημένη απευθείας	Φέροντες οδηγοί και, κάθετα σε αυτούς, δευτερεύοντες
Ύψος που καταναλώνει	Μικρότερο	Μεγαλύτερο — δύο στρώσεις προφίλ
Επιπεδότητα	Εξαρτάται άμεσα από την ακρίβεια των αναρτήσεων	Καλύτερη — η δεύτερη στρώση διορθώνει
Άνοιγμα & φορτίο	Περιορισμένο	Μεγαλύτερο — διπλή επένδυση, μόνωση, φωτιστικά
Τυπικά	Μικροί χώροι, χαμηλό κενό	Μεγάλες επιφάνειες, συστήματα με EI, ακουστικές οροφές

Τα εξαρτήματα και τι κρίνει το καθένα

Εξάρτημα	Ρόλος	Τι καθορίζει την επιλογή
Άμεση ανάρτηση Π	Συνδέει τον οδηγό στην πλάκα σε μικρό ύψος	Διαθέσιμο κενό — δεν επιτρέπει ρύθμιση καθ' ύψος πέρα από το δικό της εύρος
Ανάρτηση με ντίζα	Μεγάλα κενά, με ρύθμιση	Ύψος κενού και απαίτηση αλφαδιάσματος
Ταχυσύνδεσμος / πεταλούδα	Ρύθμιση χωρίς κοπή	Ταχύτητα και ακρίβεια στη στάθμη
Σύνδεσμος σταυρού	Ενώνει φέροντα με δευτερεύοντα οδηγό	Μεταφέρει το φορτίο — δεν αντικαθίσταται με αυτοσχέδια λύση
Επιμηκυντήρας οδηγού	Συνέχεια προφίλ σε μεγάλα μήκη	Οι ενώσεις μετατοπίζονται μεταξύ γειτονικών οδηγών
Περιμετρικός οδηγός UD	Υποδέχεται την οροφή στην τοιχοποιία	Δεν είναι φέρον στοιχείο — η ανάρτηση φτάνει μέχρι κοντά στην περίμετρο
Βύσμα αγκύρωσης	Μεταφέρει το φορτίο στην πλάκα	Το υπόστρωμα: σκυρόδεμα, σύμμικτο, πωρόλιθος, παλαιό μπετόν
Ηχομονωτική ταινία	Διακόπτει τη γέφυρα κραδασμών περιμετρικά	Απαραίτητη σε κάθε ακουστική απαίτηση

Καμπύλες, επίπεδα και κρυφός φωτισμός

Η ελευθερία μορφής προκύπτει από τρεις τεχνικές που συνδυάζονται:

• Καμπύλωση προφίλ: ειδικά διαμορφωμένα ή εγκοπτόμενα προφίλ σχηματίζουν τόξα και κύματα. Η ακτίνα που επιτυγχάνεται εξαρτάται από το προφίλ και το βήμα των εγκοπών.
• Κάμψη σανίδας: για μικρές ακτίνες χρησιμοποιούνται λεπτότερες σανίδες σε δύο στρώσεις αντί για μία παχιά — η κάθε μία κάμπτεται ευκολότερα και το σύνολο δίνει το ίδιο πάχος. Σε πολύ μικρές ακτίνες η κάμψη γίνεται με διαβροχή και ελεγχόμενη ξήρανση.
• Αλλαγές επιπέδου: κατασκευάζονται ως ανεξάρτητα «κουτιά» με δικό τους σκελετό, αναρτημένα από την πλάκα — όχι κρεμασμένα από την οροφή του διπλανού επιπέδου.

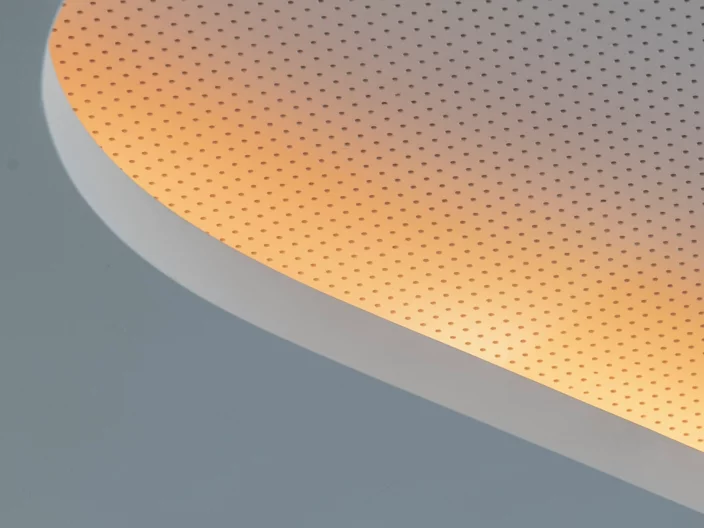

Διάτρητες ακουστικές οροφές

Η διάτρητη γυψοσανίδα δίνει ηχοαπορρόφηση διατηρώντας την ενιαία εμφάνιση μιας συνεχούς οροφής — σε αντίθεση με τις αποσπώμενες πλάκες, όπου ο κάνναβος είναι ορατός.

• Το ποσοστό διάτρησης καθορίζει την απορρόφηση: μεγαλύτερο ανοιχτό εμβαδόν σημαίνει υψηλότερο α_w. Το μοτίβο των οπών είναι ταυτόχρονα ακουστική και αισθητική απόφαση.
• Το ακουστικό ύφασμα στην πίσω όψη είναι μέρος του συστήματος — χωρίς αυτό η επίδοση δεν επιτυγχάνεται.
• Η διάτρηση μειώνει την αντοχή της πλάκας: το βήμα του σκελετού πυκνώνει σε σχέση με την κοινή γυψοσανίδα.
• Η μόνωση πίσω από την πλάκα αυξάνει την απορρόφηση — το κενό και το ινώδες υλικό λειτουργούν μαζί με τις οπές.

Ορισμένα ειδικά πάνελ προσθέτουν και λειτουργία βελτίωσης της ποιότητας του αέρα στον χώρο, πέρα από την ακουστική απόδοση.

Αντισεισμική συμπεριφορά

Σε σεισμό, η ψευδοροφή πρέπει να διατηρήσει τη στατική της επάρκεια — όχι μόνο για την ίδια, αλλά για τους ανθρώπους από κάτω. Σκελετός κρεμασμένος αποκλειστικά από κατακόρυφες αναρτήσεις μπορεί να ταλαντωθεί οριζόντια· οι συνέπειες είναι πτώση τμημάτων, καταπόνηση των κεφαλών sprinkler και αποκόλληση της περιμέτρου.

Το ζητούμενο είναι πλευρική εξασφάλιση και κατάλληλος τύπος ανάρτησης. Η λογική των τυποποιημένων συστημάτων το επιτρέπει χωρίς αλλαγή φιλοσοφίας: ίδια εξαρτήματα, διαφορετικός τύπος ανάρτησης. Σε σχολεία, νοσοκομεία, εμπορικά και χώρους συνάθροισης αξίζει να τεθεί ως απαίτηση μελέτης.

Σειρά μελέτης

1. Τύπος οροφής ανά ζώνη — συνεχής, διάτρητη ή αποσπώμενη· συνήθως και τα τρία στο ίδιο κτίριο.
2. Ύψος κενού από τα δίκτυα, όχι από την επιθυμητή στάθμη — και ελεύθερο ύψος συντήρησης.
3. Απαιτήσεις επίδοσης: EI, ηχομόνωση προς τον επάνω όροφο, ηχοαπορρόφηση στον χώρο, θερμομόνωση.
4. Διάταξη σκελετού και βήματα, από το συνολικό φορτίο.
5. Φωτισμός: θέσεις, τύπος και — κρίσιμα — αν υπάρχει ξυστό φως που ανεβάζει την απαιτούμενη ποιότητα επιφάνειας.
6. Βαριά φορτία: ανεξάρτητες αναρτήσεις, σχεδιασμένες μαζί με τα Η/Μ.
7. Θυρίδες επίσκεψης στις θέσεις που απαιτούν συντήρηση.
