Κατασκευή εξωτερικής στεγανολεκάνης θεμελίωσης

Λύσεις & Εφαρμογές · Υπόγειο & Θεμελίωση

Η στεγανολεκάνη «εγκιβωτίζει» το κάτω μέρος του κτιρίου σε ενιαίο αδιάβροχο μανδύα. Έχει όμως μια ιδιαιτερότητα που δεν έχει καμία άλλη στεγάνωση: το μεγαλύτερο μέρος της δεν θα ξαναφανεί ποτέ. Μετά τη σκυροδέτηση της κοιτόστρωσης, ό,τι έγινε λάθος από κάτω μένει λάθος για πάντα.

Πρώτα η συνθήκη νερού

Η στεγανολεκάνη δεν σχεδιάζεται με τον ίδιο τρόπο για κάθε υπόγειο. Η πρώτη απόφαση είναι γεωτεχνική:

Συνθήκη	Τι σημαίνει	Συνέπεια στον σχεδιασμό
Διηθούμενο νερό	Βρόχινο νερό που κατεβαίνει και απομακρύνεται	Στεγάνωση και αποστράγγιση — η πίεση εκτονώνεται
Εποχιακός υδροφόρος	Ανύψωση στάθμης σε περιόδους βροχών	Σχεδιασμός για την υψηλότερη στάθμη, όχι τη μέση
Μόνιμη υδροστατική πίεση	Το υπόγειο είναι κάτω από τη στάθμη του νερού	Πλήρης στεγανολεκάνη, προστασία αρμών, έλεγχος άνωσης της κοιτόστρωσης

Η τρίτη περίπτωση δεν είναι μόνο θέμα στεγάνωσης: το νερό πιέζει την κοιτόστρωση προς τα πάνω, και η στατική μελέτη πρέπει να το έχει λάβει υπόψη. Η στεγάνωση κρατά το νερό έξω· δεν κρατά το κτίριο κάτω.

Στάδιο 1 — Προετοιμασία υποβάθρου & διαχωρισμός

Πριν το σκυρόδεμα καθαριότητας, γεωύφασμα διαχωρισμού χωρίζει το έδαφος από την κατασκευή: αποτρέπει την ανάμειξη υλικών, την απώλεια νερού από το φρέσκο σκυρόδεμα και τη διείσδυση λεπτόκοκκων.

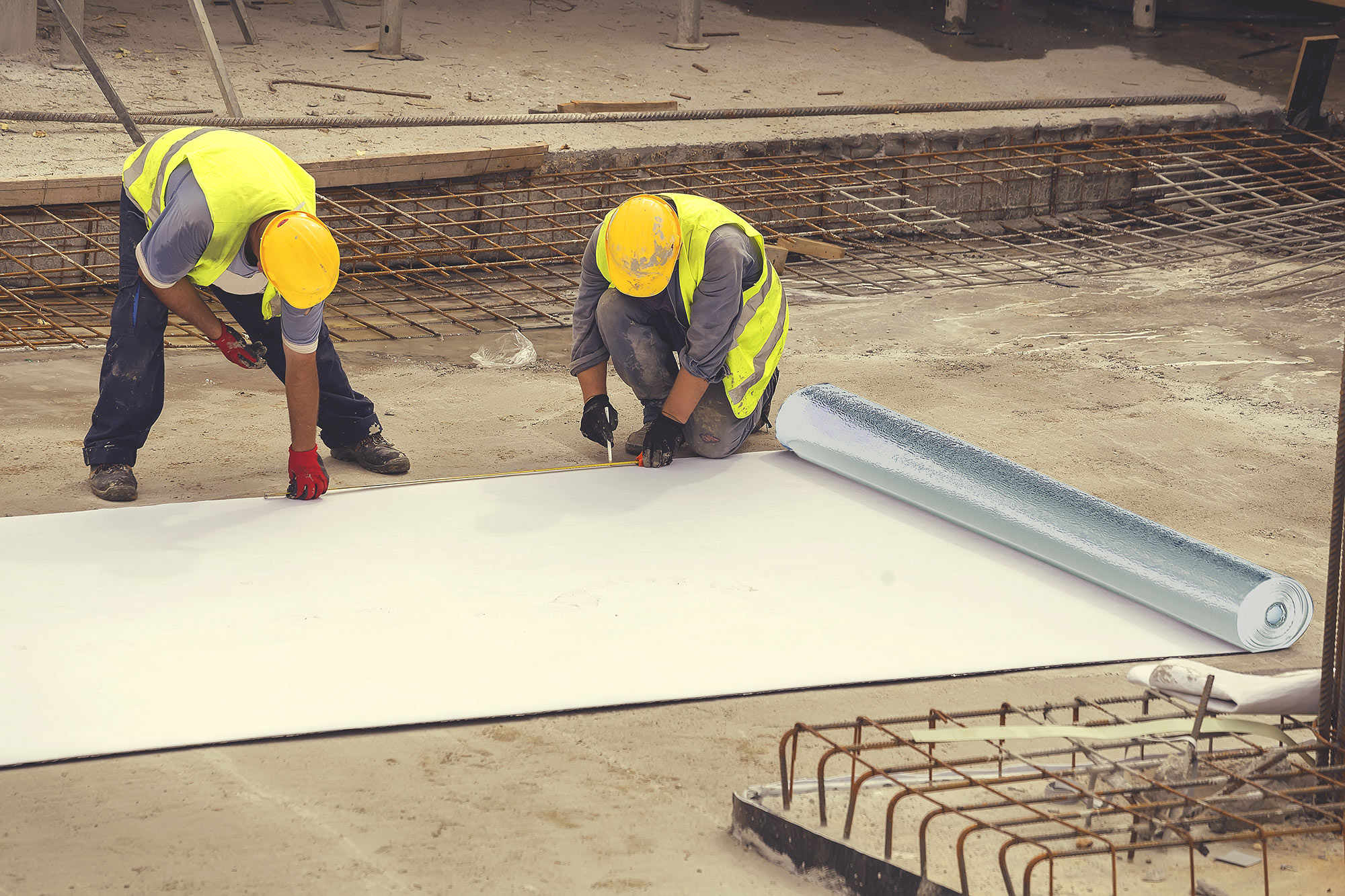

Στάδιο 2 — Οριζόντια στεγάνωση κάτω από την κοιτόστρωση

Είναι το κρισιμότερο στάδιο, γιατί μετά τη σκυροδέτηση η πρόσβαση είναι αδύνατη. Δύο τεχνολογίες:

	Συνθετική μεμβράνη	Ασφαλτική μεμβράνη
Ενώσεις	Θερμοσυγκόλληση ραφών	Θερμοσυγκόλληση με φλόγιστρο
Υπόστρωμα	Στρώνεται ελεύθερα	Απαιτεί ασφαλτικό αστάρι επικόλλησης
Πλεονέκτημα	Μεγάλη διάρκεια ζωής, ελεγχόμενες ραφές	Διαδεδομένη τεχνογνωσία συνεργείων
Προσοχή	Χημική συμβατότητα με τα διπλανά υλικά	Ευκαμψία κατάλληλη για θέση χωρίς έκθεση

Η μεμβράνη εκτείνεται τουλάχιστον 50 cm πέρα από τα όρια της κοιτόστρωσης, για να γυρίσει αργότερα στα τοιχία.

Προστασία πριν τον οπλισμό

Πάνω στη στεγάνωση ακολουθούν σίδερα, αποστατήρες, εργάτες και σκυρόδεμα. Χωρίς προστατευτική στρώση, κάθε αποστατήρας είναι σημείο πίεσης και κάθε πεταμένο σίδερο πιθανή διάτρηση. Η προστασία γίνεται με τσιμεντοκονία ή με βαρύ γεωύφασμα μηχανικής προστασίας — το οποίο έχει το πλεονέκτημα ότι μπαίνει αμέσως, χωρίς αναμονή ωρίμανσης.

Στάδιο 3 — Κατακόρυφη στεγάνωση & ένωση

Μετά την ανέγερση των τοιχίων, η οριζόντια στεγάνωση γυρίζει και ενώνεται με την κατακόρυφη, με επικάλυψη — και η λεκάνη κλείνει.

Στα τοιχία προτείνονται τσιμεντοειδή στεγανωτικά κονιάματα, που ενσωματώνονται στο σκυρόδεμα. Το κρίσιμο σημείο εδώ είναι η μετάβαση: δύο διαφορετικά υλικά συναντιούνται, και η συμβατότητα και η επικάλυψη προδιαγράφονται πριν την εκτέλεση, όχι στο εργοτάξιο.

Ο αρμός κοιτόστρωσης-τοιχίου

Η στεγανολεκάνη είναι η πρώτη γραμμή άμυνας. Ο αρμός διακοπής σκυροδέτησης ανάμεσα στην κοιτόστρωση και το τοιχίο είναι ωστόσο το σημείο από το οποίο μπαίνει το νερό αν η μεμβράνη αστοχήσει τοπικά. Εκεί προβλέπεται δεύτερη γραμμή: υδροδιαστελλόμενο κορδόνι ή ταινία waterstop, κατά τη σκυροδέτηση — γιατί εκ των υστέρων δεν μπαίνει.

Οι διελεύσεις

Κάθε σωλήνας που περνά τη λεκάνη — αποχέτευση, ύδρευση, ηλεκτρικοί αγωγοί — είναι οπή στον μανδύα. Σφραγίζεται μεμονωμένα, με υδροδιαστελλόμενο δακτύλιο ή ειδικό τεμάχιο, συνδεδεμένο με τη μεμβράνη. Ποτέ με αφρό.

Στάδιο 4 — Αποστράγγιση & προστασία τοιχίων

Η αποστραγγιστική μεμβράνη προστατεύει τη στεγάνωση κατά την επιχωμάτωση και εκτονώνει την πίεση του νερού. Στη βάση, διάτρητος σωλήνας συλλέγει το νερό και το απάγει. Όπου το επίχωμα έχει λεπτόκοκκα — δηλαδή όταν επαναχρησιμοποιούνται τα προϊόντα εκσκαφής — η μεμβράνη πρέπει να έχει ενσωματωμένο φίλτρο, αλλιώς το κανάλι φράζει σιωπηλά μέσα σε λίγα χρόνια.

Ο καλύτερος αρμός είναι εκείνος που δεν δοκιμάζεται ποτέ: σωστή αποστράγγιση σημαίνει ότι δεν σχηματίζεται στήλη νερού στο τοιχίο, οπότε η λεκάνη δεν δέχεται υδροστατική πίεση.

Στάδιο 5 — Θερμομόνωση

Σε κατοικήσιμα υπόγεια, η στεγανολεκάνη συνδυάζεται με εξωτερική θερμομόνωση για αποφυγή συμπυκνώσεων. Χρησιμοποιείται εξηλασμένη πολυστερίνη, το μόνο μονωτικό που αντέχει μόνιμη επαφή με υγρό έδαφος χωρίς να χάνει θερμική αξία, τοποθετημένη εξωτερικά της στεγάνωσης.

Κάτω από το έδαφος οι πλάκες επικολλώνται μόνο — χωρίς βύσματα. Κάθε μηχανική στερέωση θα ήταν οπή μέσα από τη στεγάνωση που μόλις κατασκευάστηκε.

Η σειρά εργασιών

1. Γεωύφασμα διαχωρισμού στο σκάμμα.
2. Σκυρόδεμα καθαριότητας, επίπεδο, χωρίς αιχμηρά σημεία.
3. Οριζόντια στεγάνωση με αναμονή τουλάχιστον 50 cm πέρα από την κοιτόστρωση — και προστασία της αναμονής από την πρώτη μέρα.
4. Προστατευτική στρώση πάνω στη στεγάνωση.
5. Waterstop στη θέση του αρμού κοιτόστρωσης-τοιχίου.
6. Οπλισμός και σκυροδέτηση κοιτόστρωσης.
7. Σκυροδέτηση τοιχίων και σφράγιση διελεύσεων.
8. Κατακόρυφη στεγάνωση και ένωση με την οριζόντια — μετά από καθαρισμό της αναμονής.
9. Θερμομόνωση επικολλημένη, με διαχωριστικό όπου απαιτείται.
10. Αποστραγγιστική μεμβράνη με φίλτρο και διάτρητος σωλήνας στη βάση.
11. Επίχωση κατά στρώσεις, χωρίς μεγάλες πέτρες σε επαφή.
