Σύστημα ETICS με XPS

Λύσεις & Εφαρμογές · Εξωτερική Θερμομόνωση

Είναι το μοναδικό σύστημα εξωτερικής θερμομόνωσης που δεν λειτουργεί μόνο ενεργειακά. Η επικόλληση σκληρής εξηλασμένης πολυστερίνης στην τοιχοποιία πλήρωσης αυξάνει τη φέρουσα ικανότητά της άνω του 40% — και σε ελληνικό κτίριο αυτό είναι επιχείρημα που στέκεται δίπλα στην εξοικονόμηση ενέργειας, όχι πίσω από αυτήν.

Το αντισεισμικό επιχείρημα

Στα κτίρια οπλισμένου σκυροδέματος, η τοιχοποιία πλήρωσης δεν είναι φέρον στοιχείο — αλλά στη σεισμική καταπόνηση συμμετέχει, και συχνά αστοχεί πρώτη. Οι εκτός επιπέδου αστοχίες τοιχοποιίας είναι από τις συχνότερες βλάβες μετά από σεισμό, με κόστος αποκατάστασης δυσανάλογο της αξίας του στοιχείου.

Η σκληρή πλάκα XPS, πλήρως επικολλημένη και μηχανικά στερεωμένη, λειτουργεί ως συνεχής εξωτερικός οπλισμός της τοιχοποιίας: συγκρατεί το σύνολο και μεταφέρει τις τάσεις σε μεγαλύτερη επιφάνεια. Η αύξηση φέρουσας ικανότητας που δηλώνει ο κατασκευαστής ξεπερνά το 40%.

• Πολύ υψηλή μηχανική αντοχή — προστασία από χτυπήματα και διατρήσεις στη στάθμη πεζοδρομίου.
• Πρακτικά μηδενική υδατοαπορρόφηση — η θερμική επίδοση δεν υποβαθμίζεται με τον χρόνο λόγω υγρασίας.
• Σταθερή ενεργειακή απόδοση σε βάθος 25ετίας, χωρίς την πτώση που εμφανίζουν πορώδη μονωτικά σε υγρό περιβάλλον.
• Εξαιρετική αντοχή σε συμπίεση — επιτρέπει στηρίξεις και φορτία επί της μόνωσης.

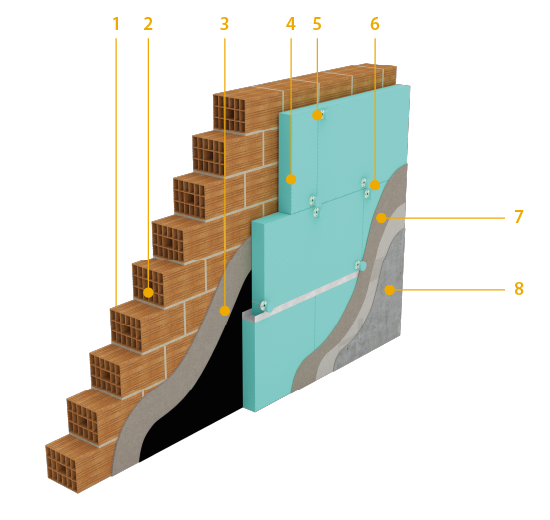

Η διαστρωμάτωση του συστήματος

Διάγραμμα συστήματος: FIBRAN

Θέση	Στοιχείο	Λειτουργία
1	Εσωτερικό επίχρισμα	Τελείωμα εσωτερικής παρειάς
2α	Εξωτερική τοιχοποιία	Το στοιχείο που ενισχύεται
2β	Ζώνη στεγάνωσης	Προστασία βάσης — η στάθμη επαφής με το έδαφος
3	Κονίαμα επικόλλησης	Πλήρης συγκόλληση της πλάκας στο υπόστρωμα
4	FIBRANxps ETICS GF	Θερμομονωτική πλάκα XPS με ρομβοειδή («γκοφρέ») επιφάνεια
5	Βύσμα μηχανικής στερέωσης	Παραλαβή ανεμοπίεσης — πλήθος και διάταξη από τον μελετητή
6	FIBRANxps CAP	Πώμα κάλυψης βύσματος — εξάλειψη θερμογέφυρας και ομοιόμορφο υπόστρωμα
7α	Οπλισμένη βασική στρώση	Παραλαβή τάσεων και ρηγματώσεων
7β	Αντιαλκαλικό υαλόπλεγμα	Εγκιβωτίζεται στο άνω τρίτο της βασικής στρώσης
8α	Αστάρι πρόσφυσης	Ομοιόμορφη απορροφητικότητα πριν τον σοβά
8β	Τελικό επίχρισμα	Διακοσμητική και προστατευτική στρώση

Η ρομβοειδής επιφανειακή διαμόρφωση της πλάκας δεν είναι αισθητική: η λεία επιφάνεια συμβατικού XPS δεν προσφέρει επαρκή πρόσφυση σε κονιάματα. Το ETICS GF είναι το αμιγώς προϊόν θερμοπρόσοψης της σειράς και φέρει ETA — το πιστοποιητικό που ζητούν τα συστήματα ETICS.

Γι' αυτό η XPS σε ολόκληρη την πρόσοψη είναι σωστή επιλογή μόνο ως πιστοποιημένο σύστημα με πλάκα ETICS GF και τα υλικά του. Απλή, λεία πλάκα XPS σε όλη την όψη, έξω από σύστημα, είναι ακριβώς το λάθος που περιγράφει η σύγκριση EPS και XPS.

Ιδιότητα	Τιμή	Πρότυπο
Κωδικός σήμανσης	XPS – EN 13164 – T3 – CS(10/Y) – DS(70,90) – TR400 – WL(T) – MU50	EN 13164
Θερμική αγωγιμότητα λD (10 °C)	0,033 (≤60 mm) / 0,034 (60–100 mm) / 0,036 (≥120 mm) W/(m·K)	EN 12667
Αντοχή σε συμπίεση CS(10)	200 kPa (20 mm) / 300 kPa (≥30 mm)	EN 826
Αντοχή σε εφελκυσμό δύο όψεων TR	> 400 kPa	EN 1607
Προτεινόμενο μέγιστο φορτίο σχεδιασμού	< 130 kPa	EN 13164
Απορρόφηση νερού WL(T)	1,5% (≤50 mm) / 0,7% (>50 mm) κατ' όγκο	EN 12087
Συντελεστής διάχυσης υδρατμών μ	50	EN 12086
Διαστασιακή σταθερότητα DS(70,90)	< 5%	EN 1604
Θερμοκρασία λειτουργίας	−50 °C έως +75 °C	—
Αντίδραση στη φωτιά	Euroclass E	EN 13501-1
Διαστάσεις & πάχη	1000×600 mm (1250×600 στα 20 mm) · 20–160 mm · ακμή L ή I	EN 822 / EN 823

XPS ή πετροβάμβακας: το κριτήριο απόφασης

Απαίτηση έργου	Κατεύθυνση
Σεισμική ενίσχυση τοιχοποιίας πλήρωσης	XPS — αύξηση φέρουσας ικανότητας > 40%
Απαίτηση κατάταξης A2 στη μελέτη πυροπροστασίας	Πετροβάμβακας
Παλαιό κτίριο με υγρασία στη δομή	Πετροβάμβακας — μέγιστη διαπνοή
Στάθμη πεζοδρομίου, χώροι με κρούσεις	XPS — μηχανική αντοχή σε διάτρηση
Ζώνη επαφής με έδαφος, υπόγεια, περιμετρική βάση	XPS — μηδενική υδατοαπορρόφηση
Πρόσοψη με επένδυση λίθων ή πλακιδίων	XPS — φέρει το φορτίο της επένδυσης
Σκούρες αποχρώσεις πρόσοψης	Σύστημα με τεχνολογία ανάκλασης θερμότητας
Καμία από τα παραπάνω — βέλτιστο κόστος	EPS στην κύρια τοιχοποιία, XPS μόνο στη βάση

Τα σημεία όπου το σύστημα αστοχεί

1. Η ζώνη στεγάνωσης της βάσης παραλείπεται: η στάθμη επαφής με το έδαφος είναι το σημείο όπου η υγρασία ανεβαίνει πίσω από τη μόνωση. Το XPS αντέχει· το κονίαμα και το επίχρισμα όχι.
2. Πώματα κάλυψης βυσμάτων: χωρίς αυτά, κάθε κεφαλή βύσματος είναι θερμογέφυρα και αποτυπώνεται ως ορατό στίγμα στην τελική επιφάνεια μετά τους πρώτους χειμώνες.
3. Πλήθος και διάταξη βυσμάτων: προκύπτουν από ανάλυση υποστρώματος και υπολογισμό ανεμοπίεσης, όχι από σταθερό αριθμό ανά m².
4. Θέση υαλοπλέγματος: εγκιβωτίζεται στο άνω τρίτο της βασικής στρώσης. Πλέγμα που ακουμπά στη μόνωση δεν παραλαμβάνει τάσεις.
5. Έκθεση σε ηλιακή ακτινοβολία: οι πλάκες XPS προστατεύονται από UV κατά την αποθήκευση στο εργοτάξιο. Παρατεταμένη έκθεση υποβαθμίζει την επιφάνεια πριν καν τοποθετηθούν.
6. Οδηγός εκκίνησης: η πρώτη σειρά αλφαδιάζεται σε προφίλ βάσης. Λάθος στην πρώτη σειρά μεταφέρεται σε ολόκληρη την πρόσοψη. Μεταξύ των οδηγών αφήνεται κενό 2–3 mm για συστολοδιαστολές· σε ανώμαλο υπόστρωμα χρησιμοποιούνται πλαστικοί αποστάτες.

Η βάση: τέσσερις λειτουργίες σε ένα προφίλ

Ο οδηγός εκκίνησης θεωρείται αναλώσιμο και συχνά παραλείπεται ή αντικαθίσταται με αυτοσχέδια λύση. Κάνει όμως τέσσερα πράγματα ταυτόχρονα, και κανένα δεν είναι προαιρετικό:

• Αλφάδιασμα: ορίζει τη στάθμη εκκίνησης ανεξάρτητα από τις ατέλειες του εδάφους. Η πρώτη σειρά καθορίζει ολόκληρη την πρόσοψη.
• Νεροσταλάκτης: ενσωματωμένη διαμόρφωση απορροής ομβρίων, που προστατεύει τη βάση του τοίχου — ακριβώς το σημείο όπου αστοχεί το σύστημα.
• Φραγμός τρωκτικών και εντόμων: το ανοιχτό κάτω άκρο της μόνωσης είναι σημείο εισόδου. Στην πράξη είναι η συχνότερη αιτία «ανεξήγητης» υποβάθμισης θερμομόνωσης σε ισόγεια.
• Μηχανική προστασία του κάτω μέρους του συστήματος από κακώσεις στη στάθμη πεζοδρομίου.

Διατίθεται σε πλάτη 30 έως 100 mm — δηλαδή επιλέγεται με βάση το πάχος της μόνωσης, όχι γενικά.
