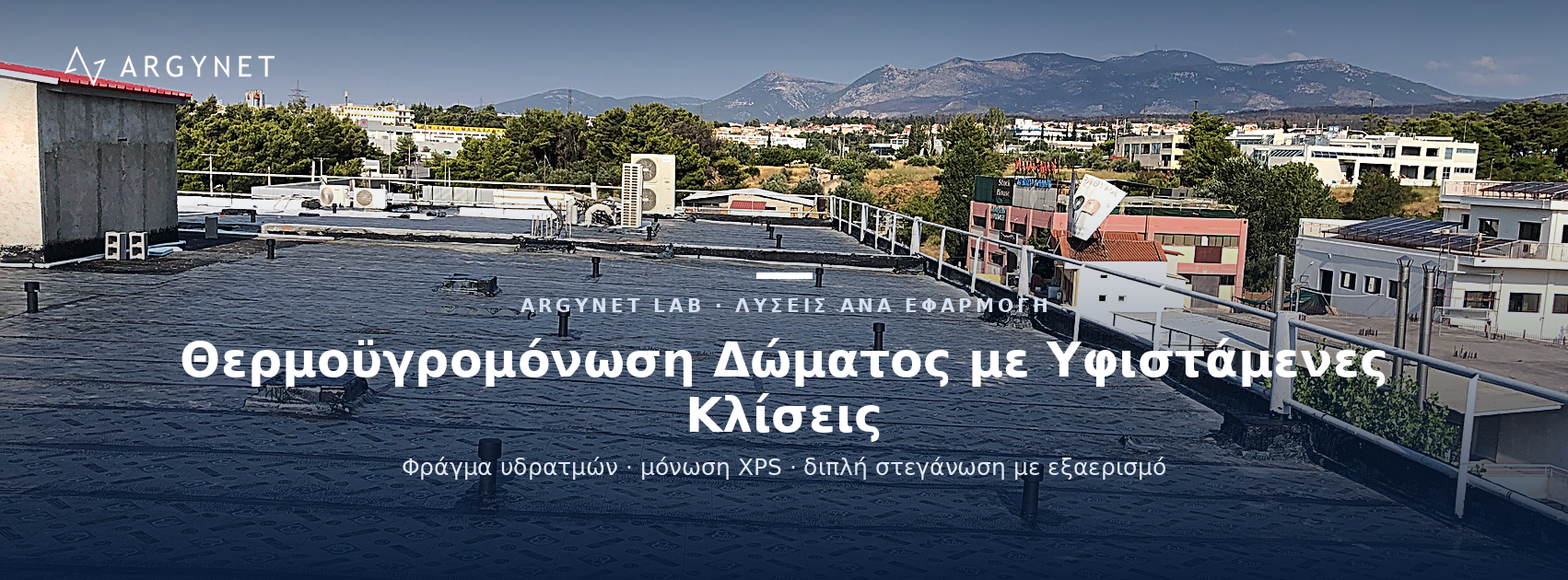

Τεχνικός Οδηγός Θερμοϋγρομόνωσης Δώματος (με υφιστάμενες κλίσεις απορροής υδάτων)

Λύσεις & Εφαρμογές · Ειδικές Ασφαλτικές Μεμβράνες

Η συμβατική διάταξη δώματος με φράγμα υδρατμών, XPS και ασφαλτική στεγάνωση έχει ένα κρυφό τρωτό σημείο: ό,τι υγρασία εγκλωβιστεί ανάμεσα στη μόνωση και τη μεμβράνη, δεν έχει πού να πάει. Αυτό το σύστημα της δίνει διέξοδο — και σε αυτό οφείλει τη διάρκειά του.

Πότε ταιριάζει αυτό το σύστημα

Ο τίτλος περιέχει την προϋπόθεση: υφιστάμενες κλίσεις απορροής. Η πλάκα έχει ήδη τις ρύσεις της — τουλάχιστον 1,5–2% προς τις υδρορροές — και οι πλάκες XPS τοποθετούνται απευθείας επάνω, ακολουθώντας την. Δεν απαιτείται τσιμεντοκονία ρύσεων, άρα ούτε ο μήνας ωρίμανσης που τη συνοδεύει.

Κατάσταση πλάκας	Κατεύθυνση
Σωστές κλίσεις, ≥ 1,5–2%	Αυτό το σύστημα — XPS απευθείας στην πλάκα
Ανεπαρκείς ή ανύπαρκτες κλίσεις	Ρύσεις με το μονωτικό (XPS μεταβλητού πάχους) ή με κονία πριν τη μόνωση
Απαίτηση βατής, ορατής τελικής επιφάνειας	Σύστημα με υγρή μεμβράνη πολυουρίας
Προτεραιότητα η διάρκεια της στεγάνωσης	Ανεστραμμένο δώμα

Βήμα 1 — Προετοιμασία & φράγμα υδρατμών

Η επιφάνεια καθαρίζεται από σκόνες, λάδια και σαθρά υλικά. Το ESHACOAT 6S εφαρμόζεται σε δύο σταυρωτές στρώσεις και λειτουργεί ως φράγμα υδρατμών: εμποδίζει τους υδρατμούς των εσωτερικών χώρων να φτάσουν στη μόνωση και να συμπυκνωθούν μέσα της.

Η θέση δεν είναι αυθαίρετη. Το φράγμα μπαίνει πάντα στη θερμή πλευρά — πάνω στην πλάκα, κάτω από τη μόνωση.

Βήμα 2 — Θερμομονωτική στρώση

Οι πλάκες FIBRANxps 300-L τοποθετούνται με άκρα τύπου «L», που εξαλείφουν τη γραμμική θερμογέφυρα στον αρμό. Επικολλούνται με αφρό πολυουρεθάνης χαμηλής διόγκωσης CERESIT CT 84 — περιμετρικά κάθε πλάκας και σε μία λωρίδα στο κέντρο — και με τον ίδιο αφρό συγκολλούνται μεταξύ τους στις ενώσεις, ώστε να προκύπτει ενιαία στρώση χωρίς κενά.

Σημείωση ARGYNET

Η φλόγα πηγαίνει μόνο στο ρολό — ποτέ στο υπόστρωμα. Κατά τη θερμοσυγκόλληση, το φλόγιστρο κατευθύνεται στην κάτω όψη του ασφαλτόπανου την ώρα που ξετυλίγεται. Η άσφαλτος που ρευστοποιείται περνά από τις οπές της ESHAPERFO και κολλά σημειακά τόσο στη διάτρητη στρώση όσο και στο XPS από κάτω.

Η μάλθωση της επιφάνειας του XPS σε αυτά τα σημεία είναι μικρή και αναμενόμενη — είναι ο τρόπος που δημιουργείται ο δεσμός. Γίνεται όμως πρόβλημα όταν η φλόγα παραμένει ή στρέφεται στο υπόστρωμα: η εξηλασμένη πολυστερίνη μαλακώνει σε θερμοκρασίες πολύ χαμηλότερες από εκείνη του φλόγιστρου, και ο αφρός πολυουρεθάνης των αρμών είναι εύφλεκτος.

Γι' αυτό η εργασία απαιτεί έμπειρο συνεργείο και ελεγχόμενο ρυθμό, με ιδιαίτερη προσοχή στους αρμούς, στα άκρα και στις διελεύσεις, όπου το XPS μένει πιο εκτεθειμένο. Ένα τοπικά λιωμένο XPS κάτω από τη μεμβράνη δεν φαίνεται μετά την ολοκλήρωση — εμφανίζεται αργότερα ως θερμογέφυρα ή βύθισμα. Στην ARGYNET προδιαγράφουμε ολόκληρη τη διαστρωμάτωση σύμφωνα με τις οδηγίες του κατασκευαστή.

Βήμα 3 — Στηθαία & λούκια

Πριν την κύρια στεγάνωση, κατασκευάζεται καμπύλο λούκι στη γωνία δώματος-στηθαίου με επισκευαστικό κονίαμα, για ομαλή μετάβαση της μεμβράνης. Στη γωνία επικολλάται η αυτοκόλλητη ταινία ESHASTICK TUB ως πρόσθετη ελαστική στρώση — εκεί αναπτύσσονται οι μεγαλύτερες τάσεις από τις συστολοδιαστολές.

Βήμα 4 — Στεγάνωση & εξαερισμός: το κλειδί του συστήματος

Σε μια «τυφλή» διπλή στεγάνωση, όπου το ασφαλτόπανο κολλάει σε όλη την επιφάνεια, κάθε ποσότητα αέρα ή υγρασίας που εγκλωβίζεται από κάτω διαστέλλεται στον ήλιο και σηκώνει τη μεμβράνη σε φουσκάλες. Με τον χρόνο οι φουσκάλες γίνονται ρωγμές και οι ρωγμές διαρροές.

Εξαεριστική στρώση: η διάτρητη μεμβράνη ESHAPERFO στρώνεται ελεύθερα, χωρίς κόλληση.
Κύρια στεγάνωση: το ελαστομερές ασφαλτόπανο θερμοσυγκολλείται και κολλάει σημειακά, μόνο μέσα από τις οπές της διάτρητης στρώσης. Ανάμεσα στα σημεία κόλλησης μένει ένα συνεχές δίκτυο καναλιών αέρα.
Επικαλύψεις: τουλάχιστον 10 cm κατά μήκος και 15 cm στις κεφαλοσυνδέσεις, με καλό «πάτημα» ώστε να αναδύεται άσφαλτος στο άκρο — η ορατή απόδειξη ότι η ραφή συγκολλήθηκε.
Εξαεριστήρες δώματος: επικοινωνούν με τα κανάλια της διάτρητης στρώσης και δίνουν διέξοδο στους υδρατμούς προς την ατμόσφαιρα. Τοποθετούνται στις υψηλές ζώνες της κλίσης, όπου συγκεντρώνεται ο θερμός υγρός αέρας.

Χωρίς εξαεριστήρες, η εξαεριστική στρώση δεν έχει πού να εκτονωθεί — τα κανάλια υπάρχουν, αλλά είναι κλειστά. Είναι το πιο συνηθισμένο σημείο οικονομίας και ακυρώνει ολόκληρη τη λογική του συστήματος.

Ποια ευκαμψία για την τελική στρώση

Η μεμβράνη του συστήματος μένει εκτεθειμένη. Η επιλογή ευκαμψίας ακολουθεί αυτή τη συνθήκη:

Συνθήκη	Μεμβράνη
Θα ακολουθήσει προστατευτική στρώση — πλάκες, χαλίκι	ESHAFIN SBS −10 °C
Εκτεθειμένη τελική στρώση	ESHADIEN SBS −20 °C — μεγαλύτερο απόθεμα ελαστικότητας έναντι γήρανσης
Εκτεθειμένη, με στόχο μείωση θερινού φορτίου	ESHADIEN ULTRAWHITE SBS −20 °C — ανακλαστική cool roof επιφάνεια

Η θερμοκρασία ευκαμψίας δεν αφορά το ψύχος της περιοχής — είναι δείκτης της ποσότητας ελαστομερούς στο μίγμα, δηλαδή του πόσους θερμοκρασιακούς κύκλους θα αντέξει η μεμβράνη πριν σκληρύνει. Σε εκτεθειμένο ελληνικό δώμα, οι κύκλοι είναι εκατοντάδες ετησίως.

Βήμα 5 — Περιμετρική μηχανική αγκύρωση

Ο άνεμος που περνά πάνω από το δώμα δημιουργεί υποπίεση — τραβά τη μεμβράνη προς τα πάνω. Η μεγαλύτερη καταπόνηση συγκεντρώνεται στην περίμετρο και στις γωνίες, εκεί ακριβώς όπου ξεκινά μια αποκόλληση.

Ανάπτυγμα: η μεμβράνη ανεβαίνει στο στηθαίο τουλάχιστον 20 cm.
Στερέωση: λάμα αλουμινίου ή γαλβανιζέ στο πάνω άκρο, βιδωμένη ανά 20–30 cm.
Σφράγιση: το πάνω άκρο της λάμας σφραγίζεται με τη μαστίχη αρμών ESHASEALER No1, ώστε το νερό να μην εισχωρεί πίσω από τη μεμβράνη.

Μια αποκόλληση που ξεκινά από το στηθαίο δεν μένει τοπική: ο άνεμος μπαίνει κάτω από τη μεμβράνη και τη σηκώνει σαν πανί. Η λάμα κοστίζει ελάχιστα σε σχέση με το δώμα που προστατεύει.

Έργο αναφοράς: δώμα 2.000 m² στις εγκαταστάσεις IDER

Το σύστημα εφαρμόστηκε σε κλίμακα βιομηχανικού κτιρίου στις εγκαταστάσεις της IDER στον Άγιο Στέφανο Αττικής, σε συνεργασία με το τεχνικό τμήμα της ESHA. Πριν από την επέμβαση, το κτίριο είχε εισροές υδάτων σε γραφεία και αποθήκες και υψηλό ενεργειακό κόστος θέρμανσης και ψύξης. Η θερμοϋγρομόνωση αντιμετώπισε και τα δύο.

Στρώση	Υλικό στο έργο
Φράγμα υδρατμών	ESHACOAT
Θερμομόνωση	XPS 7 cm
Κλίσεις	Ελαφροσκυρόδεμα — η πλάκα δεν είχε επαρκείς ρύσεις
Εξαεριστική στρώση	ESHAPERFO με εξαεριστήρες δώματος
Τελική στρώση	ESHADIEN ULTRAWHITE SBS −20 — cool roof
Στηθαία	ESHAGUM APP −10

Δύο επιλογές του έργου επιβεβαιώνουν όσα περιγράφει αυτός ο οδηγός. Πρώτον, η πλάκα δεν είχε τις απαιτούμενες κλίσεις, οπότε οι ρύσεις κατασκευάστηκαν πριν ολοκληρωθεί το σύστημα — η δεύτερη γραμμή του πίνακα «πότε ταιριάζει». Δεύτερον, η τελική μεμβράνη μένει εκτεθειμένη, γι' αυτό επιλέχθηκε η λευκή ανακλαστική −20 °C και όχι η −10: μικρότερη θερμική καταπόνηση, μικρότερο θερινό φορτίο και επιφάνεια κατάλληλη για μελλοντική εγκατάσταση φωτοβολταϊκών.

Σειρά μελέτης

Έλεγχος κλίσεων: με νερό ή χωροβάτη. Αν δεν επαρκούν, το σύστημα αλλάζει πριν αγοραστεί υλικό.
Κατάσταση πλάκας: υγρασία, σαθρά σημεία, ρωγμές.
Πάχος μόνωσης για την κλιματική ζώνη.
Έκθεση τελικής στρώσης: καθορίζει την ευκαμψία της μεμβράνης.
Πλήθος και θέσεις εξαεριστήρων από την επιφάνεια και τη γεωμετρία του δώματος.
Περιμετρικές λεπτομέρειες: λούκια, ανάπτυγμα, αγκύρωση, υδρορροές, διελεύσεις.
