Κεκλιμένη Θερμομόνωση δώματος

Λύσεις & Εφαρμογές · Θερμομόνωση Δώματος

Οι πλάκες FIBRANxps INCLINE φέρουν κλίση 0,5%–3% στη μία τους επιφάνεια και λύνουν δύο προβλήματα ταυτόχρονα: διαμορφώνουν τις ρύσεις απορροής και θερμομονώνουν. Η βαριά, υγρή τσιμεντοκονία κλίσεων αντικαθίσταται από στεγνό, αδιάβροχο υπόστρωμα — και μαζί της φεύγει ένας ολόκληρος μήνας από το χρονοδιάγραμμα.

Η δομή του συστήματος

Στρώση	Υλικό	Ρόλος
Έρμα (προαιρετικά)	Λευκές πλάκες πεζοδρομίου επί QDRAIN	Επισκεψιμότητα και προστασία
Στεγάνωση	Ασφαλτική διπλή στρώση ή θερμοπλαστική TPO	Στεγανότητα — συμβατή με την πολυστερίνη
Κεκλιμένη μόνωση	FIBRANxps INCLINE, κλίση 0,5–3%	Κλίση και θερμομόνωση σε μία στρώση
Δομικό υπόστρωμα	Πλάκα ή φέρον στοιχείο	—

Η κλίση «χτίζεται» μέσα στη μόνωση· η στεγάνωση την ακολουθεί και εξασφαλίζει την απορροή. Δεν παρεμβάλλεται καμία άκαμπτη στρώση ανάμεσά τους — και αυτό δεν είναι απλοποίηση, είναι προϋπόθεση.

Τι αντικαθιστά η κεκλιμένη πλάκα

	Τσιμεντοκονία κλίσεων	FIBRANxps INCLINE
Χρόνος	21–28 ημέρες ωρίμανσης πριν τη στεγάνωση	Καμία αναμονή — η επόμενη φάση ξεκινά αμέσως
Φορτίο	Νεκρό βάρος στην πλάκα	Ελαφρύ — κρίσιμο σε ανακαίνιση και σε προσθήκη
Θερμική συνεισφορά	Καμία — αντιθέτως, θερμογέφυρα	Το πάχος της κλίσης μονώνει
Υγρασία	Εισάγει κατασκευαστική υγρασία στο σύστημα	Στεγνή εργασία

Δύο επιλογές που δεν προτείνουμε

Και οι δύο φαίνονται λογικές στο σχέδιο, και οι δύο αστοχούν στην πράξη — ιδίως στη ζέστη.

• Άκαμπτη στρώση κόλλα-πλέγμα με επαλειφόμενο. Η τσιμεντοειδής βασική στρώση πάνω στο XPS ρηγματώνεται για τον λόγο που περιγράφεται παραπάνω, και παρασύρει μαζί της την τελική στεγάνωση.
• Μεμβράνη PVC σε άμεση επαφή με XPS. Η πλαστικοποιημένη PVC-P είναι χημικά ασύμβατη με την πολυστερίνη: οι πλαστικοποιητές μεταναστεύουν προς το μονωτικό. Η μεμβράνη τους χάνει, γίνεται εύθραυστη και συρρικνώνεται — και η συρρίκνωση τραβά τις ραφές και τα περιμετρικά αναπτύγματα. Απαιτείται διαχωριστικό γεωύφασμα, ή καλύτερα επιλογή συμβατού υλικού.

Σύστημα 1 — Ασφαλτικές μεμβράνες, διπλή στρώση

1. ESHASTICK PP — αυτοκόλλητη ασφαλτική μεμβράνη 2 mm, επικόλληση εν ψυχρώ απευθείας επί των πλακών INCLINE.

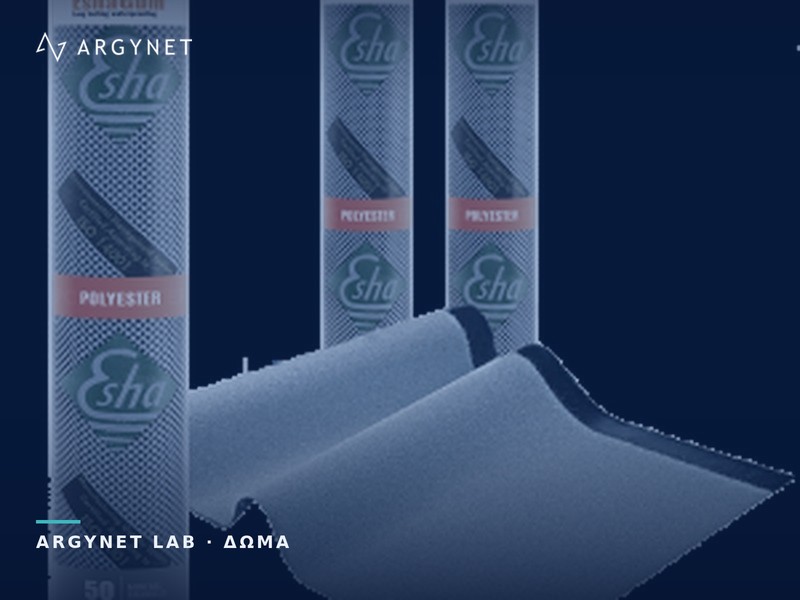

2. ESHADIEN SBS −20 °C — ελαστομερής μεμβράνη 4,5 kg/m² με γκρι ψηφίδα, θερμοσυγκόλληση επί της πρώτης στρώσης.

Το κλειδί είναι η σειρά: η αυτοκόλλητη πρώτη στρώση λειτουργεί ως θερμική ασπίδα — η φλόγα της δεύτερης στρώσης δεν αγγίζει ποτέ τη μόνωση.

Δύο τρόποι να μην φτάσει η φλόγα στη μόνωση

Είναι χρήσιμο να ξεχωρίζουν, γιατί οδηγούν σε διαφορετική υλικοτεχνική:

	Αυτοκόλλητη πρώτη στρώση	Διάτρητη εξαεριστική στρώση
Αρχή	Πλήρης φυσικός διαχωρισμός — καμία επαφή φλόγας με τη μόνωση	Ελεγχόμενη φλόγα στο ρολό· η άσφαλτος κολλά σημειακά μέσα από τις οπές
Πρόσφυση	Συνεχής	Σημειακή, με δίκτυο καναλιών αέρα ανάμεσα

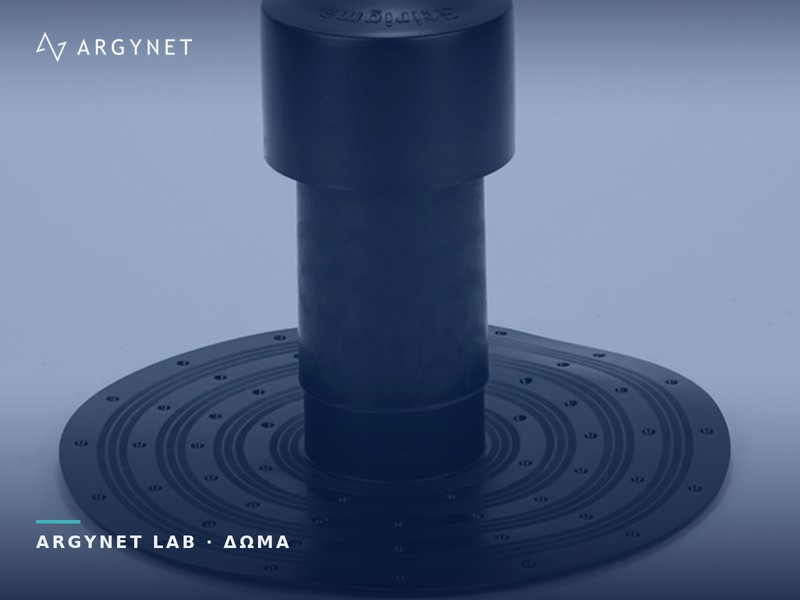

Πλεονέκτημα	Μηδενικό ρίσκο στο εργοτάξιο· απλούστερη επίβλεψη	Εκτόνωση υδρατμών μέσω εξαεριστήρων — αποτροπή φουσκαλών
Τυπικά	Κεκλιμένη μόνωση INCLINE	Δώμα με υφιστάμενες κλίσεις και επίπεδη μόνωση

Σύστημα 2 — Θερμοπλαστική μεμβράνη TPO

Η ULTRAPLY ELEVATE TPO 1,5 mm με πολυεστερικό οπλισμό τοποθετείται με μηχανική στερέωση. Ως πολυολεφίνη είναι απόλυτα συμβατή με την πολυστερίνη — δεν έχει το πρόβλημα μετανάστευσης πλαστικοποιητών του PVC — και η ανοιχτόχρωμη, υψηλής ανακλαστικότητας επιφάνεια μειώνει τα θερμικά φορτία.

Είναι η προτεινόμενη επιλογή σε κλίματα υψηλών θερμοκρασιών: το ίδιο το υλικό μειώνει την αιτία της καταπόνησης, αντί να την αντέχει.

Η μηχανική στερέωση όμως εισάγει δική της απαίτηση: η πυκνότητα στερέωσης υπολογίζεται έναντι ανεμοπίεσης, ανά ζώνη δώματος — περίμετρος και γωνίες απαιτούν περισσότερα σημεία από το κέντρο. Σε παράκτιες και ανεμόπληκτες θέσεις τα φορτία ανεμοάντλησης είναι υψηλά και ο έλεγχος καταλληλότητας του υποστρώματος είναι προϋπόθεση.

Ο σχεδιασμός των κλίσεων γίνεται στο σχέδιο

Οι κεκλιμένες πλάκες δεν τοποθετούνται «με το μάτι». Απαιτείται κάναβος τοποθέτησης που ξεκινά από τις υδρορροές και αναπτύσσεται προς τα έξω, με δηλωμένο πάχος σε κάθε θέση.

• Στόχος κλίσης: επιλέγεται ώστε να μην παραμένει λιμνάζον νερό — πρακτικά τουλάχιστον 1,5–2% στις κύριες διαδρομές απορροής. Οι χαμηλότερες κλίσεις της γκάμας χρησιμεύουν σε τοπικές προσαρμογές και αντικλίσεις.
• Ραχιαίες γραμμές και αυλάκια: όπου συναντιούνται δύο κλίσεις, η λεπτομέρεια σχεδιάζεται πριν την παραγγελία — αλλιώς κόβεται στο εργοτάξιο με απώλειες.
• Ελάχιστο πάχος στο χαμηλό σημείο: η θερμομονωτική απαίτηση πρέπει να ικανοποιείται και εκεί, όχι κατά μέσο όρο. Όπου δεν επαρκεί, προστίθεται υποκείμενη στρώση σταθερού πάχους.

Το σχέδιο τοποθέτησης το εκπονεί η ARGYNET

Ο κάναβος των κεκλιμένων πλακών δεν είναι εργασία εργοταξίου. Είναι υπολογισμός: ποια πλάκα πάει πού, με ποιο πάχος ξεκινά και σε ποιο καταλήγει, πώς συναντιούνται οι κλίσεις στις ραχιαίες γραμμές και πόσα κομμάτια χρειάζονται συνολικά.

Αυτό το σχέδιο το ετοιμάζουμε εμείς. Δεν χρειάζεται να λυθεί στο εργοτάξιο ούτε να εκτιμηθεί κατά προσέγγιση στην προμέτρηση.

Τι μας στέλνετε	Τι λαμβάνετε
Κάτοψη δώματος με διαστάσεις	Σχέδιο τοποθέτησης με την ακριβή διάταξη των πλακών
Σημειωμένες τις θέσεις των υδρορροών	Πάχος και τύπος πλάκας σε κάθε θέση του κανάβου
Την κλίση που πρέπει να επιτευχθεί	Αναλυτική προμέτρηση ανά κωδικό — χωρίς εκτιμήσεις
Τυχόν ιδιαιτερότητες: στηθαία, φωταγωγοί, βάσεις εξοπλισμού	Τεχνική και οικονομική προσφορά βάσει του σχεδίου

Το όφελος είναι διπλό. Ο μελετητής παίρνει τεκμηριωμένη ποσότητα αντί για κατ' εκτίμηση επιφάνεια επί μέσο πάχος — και ο εργολάβος παίρνει σχέδιο που το συνεργείο ακολουθεί, χωρίς κοψίματα στο πόδι, χωρίς φύρα από λάθος υπολογισμό και χωρίς την αμφιβολία αν η κλίση θα βγει στο τέλος.

Φράγμα υδρατμών: πότε

Αξιολογείται ανάλογα με τη χρήση του υποκείμενου χώρου. Απαιτείται όπου παράγεται σημαντική υγρασία — κολυμβητήρια, παρασκευαστήρια, βιομηχανικοί χώροι — και σε ψυχρότερες κλιματικές ζώνες. Τοποθετείται πάντα στη θερμή πλευρά: πάνω στην πλάκα, κάτω από τη μόνωση.

Επισκέψιμο δώμα

Όπου απαιτείται βατότητα επί της στεγάνωσης, διαστρώνεται τρισδιάστατη αποστραγγιστική γεωμεμβράνη QDRAIN C20 65 10F ύψους 20 mm και επ' αυτής λευκές πλάκες πεζοδρομίου 30×30×3 ή 40×40×4 cm.

Οι λευκές πλάκες δεν είναι αισθητική επιλογή: λειτουργούν ως δεύτερο επίπεδο ανάκλασης, μειώνοντας τη θερμοκρασία που φτάνει στη στεγάνωση και στη μόνωση.

Σειρά μελέτης

1. Θέσεις υδρορροών — από εκεί ξεκινά ο σχεδιασμός των κλίσεων, όχι το αντίστροφο.
2. Θερμικός στόχος και ελάχιστο πάχος στο χαμηλότερο σημείο.
3. Επιλογή συστήματος στεγάνωσης: ασφαλτικό διπλής στρώσης ή TPO, με κριτήριο τη θερμική έκθεση.
4. Ανεμοπίεση και πυκνότητα στερέωσης ανά ζώνη, εφόσον επιλεγεί μηχανική στερέωση.
5. Χρήση υποκείμενου χώρου — καθορίζει την ανάγκη φράγματος υδρατμών.
6. Επισκεψιμότητα: αν απαιτείται, προβλέπεται αποστραγγιστική στρώση και έρμα από την αρχή.
