Πώς τοποθετείται η αυγουλιέρα στα θεμέλια;
Λύσεις & Εφαρμογές · Αποστράγγιση
Η αποστραγγιστική μεμβράνη δεν στεγανώνει — προστατεύει τη στεγάνωση και εκτονώνει την πίεση. Είναι η διάκριση που καθορίζει τα πάντα: αν το τοιχίο δεν έχει στεγανωθεί σωστά, καμία αυγουλιέρα δεν θα το σώσει· αν έχει, η αυγουλιέρα είναι εκείνη που θα κρατήσει τη στεγάνωση ζωντανή για δεκαετίες.
Οι δύο λειτουργίες
| Λειτουργία | Τι κάνει | Γιατί μετράει |
|---|---|---|
| Μηχανική προστασία | Θωρακίζει τη στεγανωτική στρώση από πέτρες και πιέσεις κατά την επιχωμάτωση | Η στεγάνωση σπάνια αστοχεί μόνη της — τραυματίζεται κατά την επίχωση |
| Εκτόνωση υδροστατικής πίεσης | Οδηγεί το νερό κατακόρυφα προς τη βάση, αντί να το αφήνει να συσσωρευτεί στο τοιχίο | Στήλη νερού σημαίνει πίεση· χωρίς πίεση, ακόμη και μια μικρή ατέλεια δεν στάζει |
Προετοιμασία της επιφάνειας
Πριν την τοποθέτηση, το τοιχίο πρέπει να έχει ήδη στεγανοποιηθεί — με ασφαλτικό γαλάκτωμα, επαλειπτόμενο τσιμεντοειδές ή ασφαλτόπανο. Η στεγάνωση παραλαμβάνεται στεγνή και συνεχής· η αυγουλιέρα δεν καλύπτει παραλείψεις, τις κρύβει.
Το σημείο που συνήθως αστοχεί δεν είναι η επιφάνεια του τοιχίου αλλά ο αρμός διακοπής σκυροδέτησης ανάμεσα στο πέδιλο και το τοιχίο. Εκεί το νερό βρίσκει διαδρομή που καμία εξωτερική επίστρωση δεν κλείνει. Η αντιμετώπιση γίνεται κατά τη σκυροδέτηση, με υδροδιαστελλόμενο κορδόνι μπεντονίτη που διογκώνεται με την υγρασία και σφραγίζει τον αρμό από μέσα.
Προσανατολισμός: το κρίσιμο σημείο
Η συχνότερη ερώτηση του εργοταξίου: από ποια πλευρά μπαίνουν τα «αυγά»;
Οι προεξοχές στρέφονται προς το τοιχίο. Έτσι δημιουργείται διάκενο αέρα ανάμεσα στο τοιχίο και τη μεμβράνη, μέσα από το οποίο κατεβαίνει η υγρασία και αερίζεται η επιφάνεια. Η λεία όψη βλέπει προς το χώμα και παραλαμβάνει την πίεση της επιχωμάτωσης, χωρίς οι κόκκοι να σφηνώνουν ανάμεσα στις προεξοχές.
Αντεστραμμένη τοποθέτηση δεν είναι απλώς λιγότερο αποδοτική: το διάκενο γεμίζει με χώμα, το κανάλι αποστράγγισης παύει να υπάρχει και η μεμβράνη μετατρέπεται σε ένα απλό φύλλο νάιλον πάνω στη στεγάνωση.
Το διάκενο που δημιουργείτε είναι και το σημείο που μπορεί να φράξει. Σκέτη μεμβράνη HDPE, χωρίς φίλτρο, αφήνει τα λεπτόκοκκα του επιχώματος να παρασυρθούν από το νερό μέσα στο κανάλι. Εκεί κατακάθονται, το γεμίζουν σταδιακά και καταλήγουν στον αποστραγγιστικό σωλήνα, τον οποίο επίσης φράζουν.
Η αστοχία είναι σιωπηλή και αργή: το υπόγειο δεν στάζει τον πρώτο χειμώνα, αλλά τον πέμπτο. Και τότε η διόρθωση σημαίνει εκσκαφή περιμετρικά σε όλο το βάθος του κτιρίου.
Η λύση είναι σύνθετη μεμβράνη με προσυγκολλημένο γεωύφασμα φίλτρο, ή τοποθέτηση γεωυφάσματος ανάμεσα στη μεμβράνη και το επίχωμα. Στην ARGYNET προδιαγράφουμε το σύστημα ανάλογα με την κοκκομετρία του επιχώματος και υπολογίζουμε υλικά ανά τρέχον μέτρο.
Βήματα τοποθέτησης

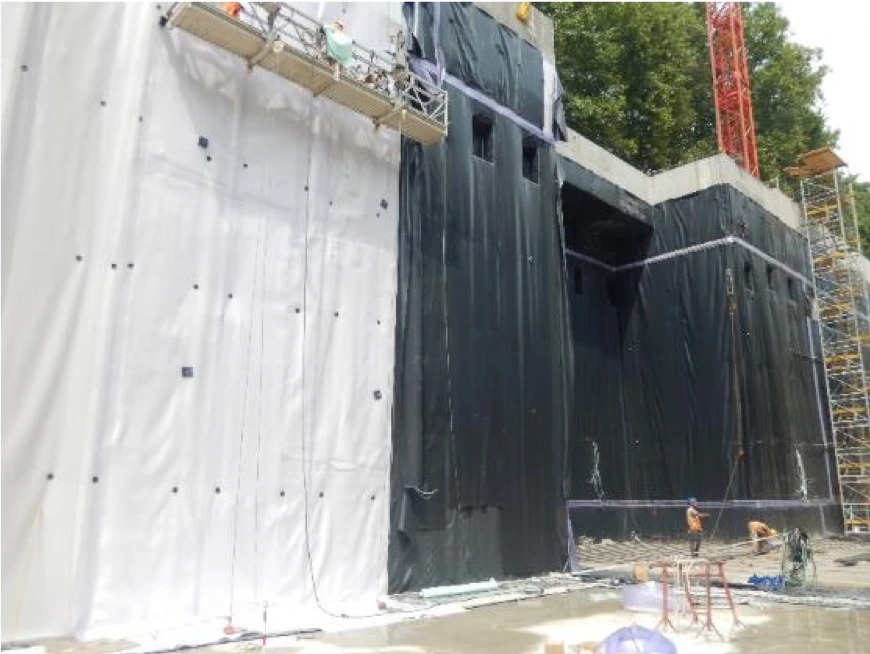

- Ξετύλιγμα: το ρολό ξετυλίγεται οριζόντια κατά μήκος του τοιχίου. Το πάνω άκρο τοποθετείται 10–15 cm πάνω από τη στάθμη της μελλοντικής επιχωμάτωσης και κόβεται στο τέλος.
- Επικάλυψη: στις ενώσεις, κατά μήκος ή καθ' ύψος, τουλάχιστον 10–20 cm. Οι προεξοχές του ενός φύλλου «κουμπώνουν» μέσα σε εκείνες του άλλου, ώστε να διατηρηθεί η συνέχεια του καναλιού.
- Στερέωση: γίνεται στο πάνω μέρος, πάνω από τη γραμμή της στεγάνωσης, με ειδικά καρφιά και πλαστικές ροδέλες που κατανέμουν την πίεση. Καμία διάτρηση κάτω από τη στάθμη νερού.
- Βάση θεμελίου: η μεμβράνη «γυρίζει» και καλύπτει τον αποστραγγιστικό σωλήνα, ο οποίος περιβάλλεται από κροκάλα και γεωύφασμα.
- Προφίλ τερματισμού: στο πάνω άκρο τοποθετείται πλαστικό ή μεταλλικό προφίλ, ώστε να μην εισέρχονται χώματα και φύλλα στο διάκενο.
- Επιχωμάτωση: κατά στρώσεις, χωρίς μεγάλες πέτρες σε άμεση επαφή και χωρίς μηχάνημα να πιέζει απευθείας τη μεμβράνη.
Το πέμπτο βήμα αναφέρεται συχνά ως προαιρετικό. Δεν είναι: χωρίς τερματισμό, το διάκενο λειτουργεί ως χωνί που συλλέγει φερτά από την επιφάνεια και τα οδηγεί ακριβώς εκεί όπου δεν πρέπει.
Ο σωλήνας πρέπει να καταλήγει κάπου
Η αυγουλιέρα κατεβάζει το νερό στη βάση. Από εκεί και πέρα, αν δεν υπάρχει οργανωμένη απαγωγή, το νερό απλώς συγκεντρώνεται στο πόδι του θεμελίου — δηλαδή στο σημείο με τη μεγαλύτερη υδροστατική πίεση ολόκληρης της κατασκευής.
- Διάτρητος σωλήνας με φίλτρο στη βάση, με κλίση προς σημείο συλλογής.
- Φρεάτια επίσκεψης στις γωνίες — ένα δίκτυο που δεν μπορεί να ελεγχθεί, δεν μπορεί να συντηρηθεί.
- Έξοδος σε απορροφητικό φρεάτιο, όμβρια ή φυσικό αποδέκτη, ανάλογα με τη στάθμη και την αδειοδότηση.
- Περιβολή με κροκάλα και γεωύφασμα, ώστε να μη φράξει ο σωλήνας από λεπτόκοκκα.
Γιατί DRAIN E 400
- Υψηλή αντοχή στη θλίψη: δεν συμπιέζεται από το βάρος των χωμάτων — το κανάλι αποστράγγισης παραμένει ανοιχτό. Είναι το μέγεθος που κρίνει αν η μεμβράνη λειτουργεί στα πέντε χρόνια ή μόνο την πρώτη μέρα.
- Χημική αδράνεια: δεν επηρεάζεται από τα οξέα του εδάφους ούτε από βακτηριακή δράση.
- Ελαστικότητα: προσαρμόζεται στις γωνίες των θεμελίων χωρίς να σπάει.
Σύνοψη υλικών
| Υλικό | Ρόλος |
|---|---|
| Αποστραγγιστική μεμβράνη | Προστασία στεγάνωσης & κατακόρυφη αποστράγγιση |
| Γεωύφασμα φίλτρο | Εμποδίζει τη φραγή του καναλιού από λεπτόκοκκα |
| Καρφιά με πλαστικές ροδέλες | Στερέωση πάνω από τη γραμμή στεγάνωσης |
| Προφίλ τερματισμού | Σφράγιση του διακένου στο πάνω άκρο |
| Διάτρητος σωλήνας & κροκάλα | Απαγωγή του νερού εκτός του έργου |
| Υδροδιαστελλόμενο κορδόνι | Σφράγιση αρμού πεδίλου-τοιχίου κατά τη σκυροδέτηση |
Σειρά μελέτης
- Στάθμη υδροφόρου: καθορίζει αν πρόκειται για διαχείριση διηθούμενου νερού ή για μόνιμη υδροστατική πίεση — δύο εντελώς διαφορετικά έργα.
- Κοκκομετρία επιχώματος: από αυτήν προκύπτει αν απαιτείται σύνθετη μεμβράνη με φίλτρο.
- Βάθος και ύψος τοιχίου: ορίζουν το ύψος της στήλης νερού και την απαιτούμενη αντοχή σε θλίψη.
- Διαδρομή απαγωγής: πού καταλήγει το νερό — σχεδιάζεται πριν από την επιλογή μεμβράνης.
- Αρμοί σκυροδέτησης: waterstop προβλέπεται στη φάση του οπλισμού, όχι μετά.
- Πρόγραμμα επιχωμάτωσης: στρώσεις, υλικό και εξοπλισμός — εκεί τραυματίζεται το σύστημα.
