Σύστημα αποστράγγισης δομικών στοιχείων

Λύσεις & Εφαρμογές · Αποστράγγιση

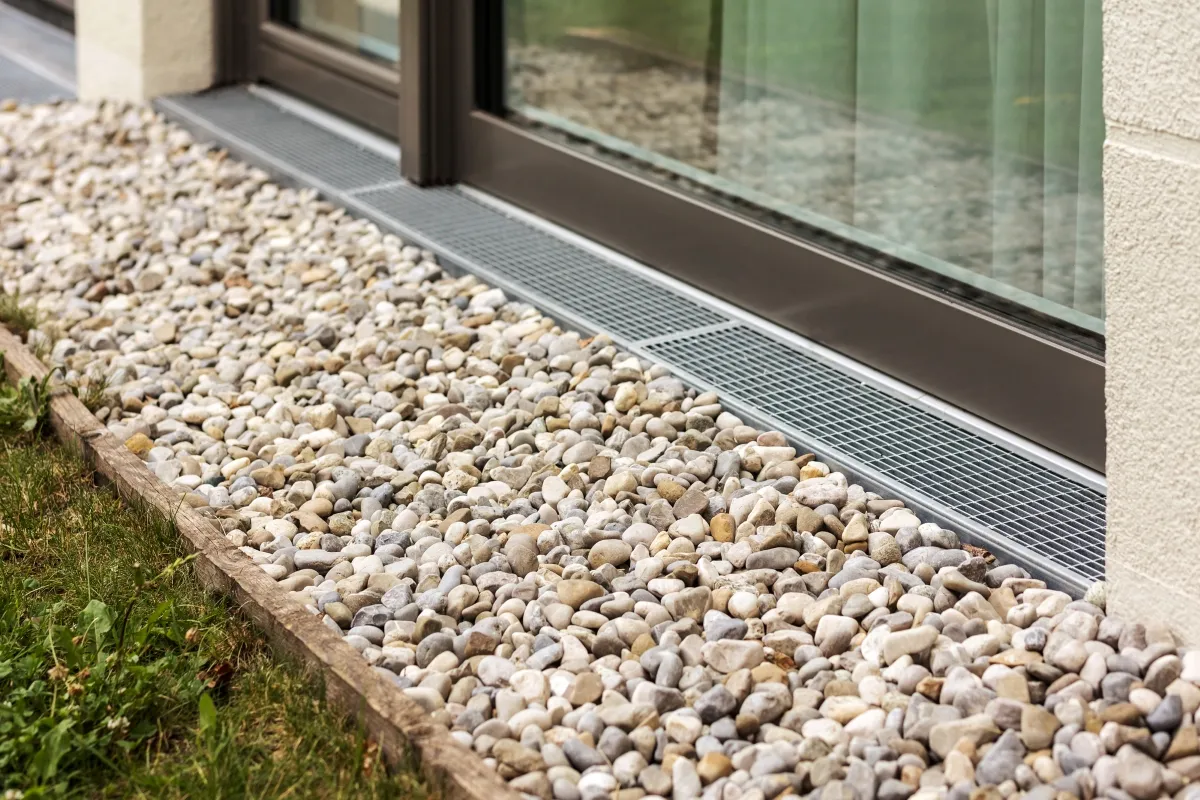

Η αποστράγγιση και η στεγανοποίηση είναι δύο ανεξάρτητα έργα που συχνά συγχέονται. Η στεγάνωση κρατά το νερό έξω· η αποστράγγιση φροντίζει να μη φτάσει ποτέ με πίεση. Ένα κτίριο με άριστη στεγάνωση και μηδενική αποστράγγιση δουλεύει — μέχρι την πρώτη ατέλεια. Ένα κτίριο με σωστή αποστράγγιση δεν φτάνει ποτέ σε αυτή τη δοκιμασία.

Γιατί το νερό στο έδαφος είναι δομικό πρόβλημα

Η παρουσία υδάτων στο έδαφος γύρω από την κατασκευή δεν προκαλεί μόνο υγρασία:

• Εξασθένηση εδάφους: το κορεσμένο έδαφος χάνει διατμητική αντοχή και φέρουσα ικανότητα.
• Υδροστατική πίεση: στήλη νερού στο τοιχίο ασκεί οριζόντιο φορτίο που δεν είχε προβλεφθεί στον σχεδιασμό.
• Άνωση: σε υψηλό υδροφόρο, η πίεση ασκείται και προς τα πάνω στην πλάκα του υπογείου.
• Κύκλοι διαβροχής-ξήρανσης: καταπονούν το σκυρόδεμα και επιταχύνουν τη διάβρωση του οπλισμού.

Πότε ποιο

Συνθήκη	Περιμετρικός αγωγός	Τάφρος αναχαίτισης
Θέση	Στη στάθμη πέδιλου, εφαπτόμενα	Σε απόσταση, ανάντη της κατασκευής
Τι παραλαμβάνει	Νερό που κατέβηκε από το τοιχίο	Υπόγεια ροή που κατευθύνεται προς το κτίριο
Επίπεδο έδαφος	Απαραίτητος	Συνήθως περιττή
Κτίριο σε πρανές	Απαραίτητος	Απαραίτητη — αλλιώς ο περιμετρικός υπερφορτίζεται
Υψηλός υδροφόρος	Απαραίτητος, με έλεγχο άνωσης	Κατά περίπτωση

Η διαστρωμάτωση από μέσα προς τα έξω

1. Σκυρόδεμα καθαριότητας και οπλισμένο σκυρόδεμα θεμελίωσης.
2. Στεγανοποιητική στρώση στο τοιχίο — ασφαλτικό γαλάκτωμα, ασφαλτική μεμβράνη ή τσιμεντοειδές, ανάλογα με τη συνθήκη νερού.
3. Αποστραγγιστική μεμβράνη HDPE με κωνοειδείς προεξοχές, ως προστασία της στεγάνωσης και κατακόρυφο κανάλι απαγωγής.
4. Γεωύφασμα φίλτρο — είτε προσυγκολλημένο στη μεμβράνη είτε ξεχωριστό.
5. Χαλίκι περιμετρικά και διάτρητος αγωγός στη βάση, με κλίση προς το σημείο συλλογής.
6. Επίχωμα κατά στρώσεις — αμμοχάλικο και χώμα.

Η στεγάνωση: τρεις τεχνολογίες, τρεις συνθήκες

Υλικό	Τυπολογία	Πότε επιλέγεται
ESHACOAT 6S	Ελαστομερές ασφαλτικό γαλάκτωμα	Επαλειπτική εφαρμογή σε σύνθετες γεωμετρίες και λεπτομέρειες — χωρίς ραφές
ESHAGUM APP -10	Πλαστομερής ασφαλτική μεμβράνη	Μεγάλες συνεχείς επιφάνειες όπου απαιτείται τεκμηριωμένο πάχος στρώσης
CERESIT CR 166	Ελαστομερές τσιμεντοειδές 2C	Όπου η επόμενη στρώση πρέπει να προσφυθεί — επιχρίσματα, πλακίδια, τσιμεντοειδή

Η τρίτη γραμμή είναι η πρακτική διαφορά που καθορίζει την επιλογή: πάνω σε ασφαλτικό υλικό δεν κολλάει σχεδόν τίποτα. Όπου το τοιχίο θα δεχθεί επίχρισμα ή επένδυση — τυπικά στο τμήμα πάνω από τη στάθμη εδάφους — το τσιμεντοειδές είναι μονόδρομος.

Η αποστραγγιστική μεμβράνη: με ή χωρίς φίλτρο

Προϊόν	Τυπολογία	Πότε
DRAIN E 400	HDPE 7,5 mm, χωρίς φίλτρο	Επίχωμα με χονδρόκοκκο, καθαρό υλικό όπου δεν υπάρχουν λεπτόκοκκα προς μετανάστευση
MAXISTUD F	HDPE 20 mm, χωρίς φίλτρο	Μεγαλύτερο κανάλι — υψηλότερη παροχή ή μεγαλύτερο ύψος τοιχίου
DANODREN H15 PLUS	HDPE με γεωύφασμα	Επίχωμα με λεπτόκοκκα — δηλαδή η συνήθης περίπτωση προϊόντων εκσκαφής

Το κριτήριο δεν είναι το βάθος αλλά η κοκκομετρία του επιχώματος. Όταν η τάφρος επαναπληρώνεται με τα προϊόντα της εκσκαφής — που είναι ο κανόνας — υπάρχουν λεπτόκοκκα, και χωρίς φίλτρο θα καταλήξουν στο κανάλι και στον σωλήνα. Η αστοχία εμφανίζεται χρόνια αργότερα, και η διόρθωση σημαίνει περιμετρική εκσκαφή.

Ο διάτρητος αγωγός

Ο σωλήνας τοποθετείται περιμετρικά της θεμελίωσης και συνδέεται με τον αποχετευτικό αγωγό, με επαρκή κλίση ώστε να αποφευχθεί αναστροφή της ροής. Δύο κανόνες που δεν παραβιάζονται:

• Στρώση χαλικιού γύρω από τον σωλήνα — διευκολύνει την είσοδο του νερού και απομακρύνει τα χώματα από τις οπές.
• Γεωύφασμα περιμετρικά της τάφρου με καλά υδραυλικά χαρακτηριστικά — εμποδίζει τα λεπτόκοκκα και τις ρίζες να φράξουν τις οπές.

Το GEODRAIN PLUS φέρει το γεωύφασμα ήδη προσαρμοσμένο στον σωλήνα: ένα βήμα λιγότερο στο εργοτάξιο και μηδενικός κίνδυνος να παραλειφθεί.

Προβλέπονται επίσης φρεάτια επίσκεψης στις γωνίες. Δίκτυο που δεν μπορεί να ελεγχθεί δεν μπορεί να συντηρηθεί — και ένας φραγμένος περιμετρικός αγωγός δεν δίνει καμία ένδειξη μέχρι να εμφανιστεί υγρασία μέσα στο υπόγειο.

Σειρά μελέτης

1. Στάθμη υδροφόρου και τοπογραφία: καθορίζουν αν απαιτείται μόνο περιμετρικός αγωγός ή και τάφρος αναχαίτισης.
2. Συνθήκη νερού στο τοιχίο: διηθούμενο νερό ή μόνιμη υδροστατική πίεση — αλλάζει την επιλογή στεγανωτικού.
3. Κοκκομετρία επιχώματος: από αυτήν προκύπτει αν η μεμβράνη χρειάζεται φίλτρο.
4. Ύψος τοιχίου και παροχή: ορίζουν το πάχος του καναλιού — 7,5 ή 20 mm.
5. Διαδρομή απαγωγής και κλίσεις: πού καταλήγει το νερό, με ποια κλίση, μέσω ποιων φρεατίων.
6. Συμβατότητα επόμενης στρώσης: αν το τοιχίο θα επιχρισθεί, το στεγανωτικό επιλέγεται με κριτήριο την πρόσφυση.
